L’installation de panneaux photovoltaïques au sol représente une alternative séduisante à la pose en toiture, offrant une flexibilité maximale d’orientation et une accessibilité facilitée pour l’entretien. Pourtant, le coût d’un support commercial peut rapidement s’envoler, dépassant parfois 800 euros pour une structure standard. Face à cette réalité économique, de plus en plus d’autoconstructeurs se lancent dans la fabrication de leur propre châssis métallique. Cette démarche, loin d’être anodine, nécessite une compréhension approfondie des contraintes mécaniques, des normes de sécurité et des techniques d’assemblage. Avec une approche méthodique et les bons matériaux, vous pouvez réaliser un support performant pour moins de 300 euros, tout en garantissant la pérennité de votre installation photovoltaïque.
Dimensionnement et calcul de la structure porteuse pour panneaux photovoltaïques
Le dimensionnement d’un support solaire ne s’improvise pas. Avant même de toucher au premier profilé métallique, vous devez effectuer des calculs précis pour garantir la résistance de votre structure face aux sollicitations environnementales. La négligence de cette étape préliminaire expose votre installation à des risques majeurs : basculement lors de tempêtes, déformation progressive sous le poids de la neige, ou encore rupture des fixations. Selon les données de Météo France, les vents violents ont augmenté de 18% en intensité ces dix dernières années, rendant le dimensionnement structural encore plus critique qu’auparavant.
Détermination de l’angle d’inclinaison optimal selon la latitude géographique
L’inclinaison de vos panneaux influence directement leur rendement énergétique annuel. Pour une installation fixe en France métropolitaine, l’angle optimal se situe généralement entre 30 et 35 degrés par rapport à l’horizontale. Cette valeur correspond approximativement à la latitude de votre zone géographique. À Paris (48,8° de latitude), un angle de 35° maximise la production annuelle, tandis qu’à Marseille (43,3° de latitude), un angle de 30° sera plus approprié. L’erreur fréquente consiste à opter pour un angle trop faible, pensant capter davantage de soleil estival, alors que cela pénalise la production hivernale de manière disproportionnée.
Calcul des charges de vent et de neige selon l’eurocode 1
L’Eurocode 1 définit les méthodes de calcul des actions du vent et de la neige sur les structures. Pour un panneau solaire de 2 m², incliné à 35°, exposé à des vents de 130 km/h (zone 2 en France), la pression dynamique peut atteindre 650 Pa, soit une force totale d’environ 130 kg exercée sur la surface. Cette charge doit être multipliée par un coefficient de sécurité de 1,5 pour déterminer la résistance minimale requise de votre structure. En zone montagneuse, ajoutez la charge de neige : comptez 45 kg/m² pour des altitudes inférieures à 500 mètres, et jusqu’à 150 kg/m² au-delà de 1000 mètres.
Évaluation du poids total des modules photovoltaïques et contraintes structurelles
Un module photovoltaïque standard de 400 Wc pèse approximativement 22 kg. Pour une installation de 3 panneaux, le poids permanent s’élève donc à
environ 66 kg, auxquels il faut ajouter le poids du système de fixation et du châssis métallique. Au total, prévoyez entre 25 et 35 kg/m² pour l’ensemble panneaux + structure. Cette valeur sert de base pour dimensionner les sections de profilés et la taille des fondations. En pratique, un tube acier rectangulaire de 60 x 40 x 3 mm ou un profilé aluminium de 40 x 40 x 3 mm conviennent pour un châssis supportant 3 à 4 modules, à condition d’ajouter des traverses de renfort. N’oubliez pas d’intégrer un coefficient de sécurité (1,3 à 1,5) pour tenir compte du vieillissement des matériaux et des défauts de mise en œuvre.
Choix de l’orientation azimutale pour maximiser la production énergétique
L’orientation azimutale correspond à la direction horizontale vers laquelle vos panneaux photovoltaïques sont tournés. En France, l’orientation de référence pour un support de panneau solaire au sol reste plein sud (azimut 0°), qui offre le meilleur compromis annuel entre production d’été et d’hiver. Une déviation de ±15° impacte très peu votre rendement (moins de 3% de pertes), ce qui vous laisse une certaine liberté pour adapter le support à la configuration du terrain. En revanche, au-delà de 30° d’écart, la baisse de production devient nettement plus sensible, surtout pour les installations destinées à l’autoconsommation.
Si vous ne pouvez pas orienter vos panneaux plein sud à cause de masques (bâtiment, haie, relief), privilégiez une orientation sud-est ou sud-ouest plutôt qu’est ou ouest franc. Vous lisserez ainsi la production sur la journée, ce qui est intéressant pour alimenter directement vos consommations. Pour les projets d’autonomie énergétique en site isolé, certains autoconstructeurs choisissent même une légère orientation sud-ouest afin de maximiser la production en fin d’après-midi, moment de forte consommation domestique. L’important est de combiner orientation et inclinaison en tenant compte de votre profil de consommation réel plutôt que de viser uniquement le rendement théorique maximal.
Sélection des matériaux structurels et systèmes de fixation
Une fois le dimensionnement réalisé, le choix des matériaux devient la clé de voûte de la durabilité de votre support photovoltaïque au sol. Vous devez trouver un équilibre entre robustesse mécanique, résistance à la corrosion, facilité de mise en œuvre et budget. Un support sous-dimensionné ou réalisé avec des aciers non protégés peut se déformer ou rouiller en quelques années, anéantissant vos efforts initiaux. À l’inverse, un surdimensionnement excessif augmente inutilement les coûts et rend l’installation plus complexe à manipuler. C’est pourquoi il est utile de comparer objectivement aluminium et acier galvanisé, ainsi que les différentes qualités de boulonnerie inox.
Profilés aluminium 6061-T6 versus acier galvanisé pour les rails de montage
Les profilés en aluminium 6061-T6 sont largement utilisés dans l’industrie photovoltaïque pour les rails de montage. Ils cumulent plusieurs avantages : légèreté (densité environ trois fois inférieure à l’acier), excellente résistance à la corrosion atmosphérique et grande facilité de perçage et de découpe. Pour un autoconstructeur, travailler l’aluminium avec une simple scie à métaux ou une scie circulaire équipée d’une lame adaptée est souvent plus confortable que de manipuler de lourds profilés acier. En contrepartie, le coût au mètre linéaire de l’aluminium reste plus élevé, surtout pour des sections importantes.
L’acier galvanisé à chaud (S235 ou S275) constitue une alternative robuste et économique pour les supports de panneaux solaires au sol. Sa résistance mécanique élevée permet de réduire les sections de profilés et d’augmenter la rigidité globale de la structure. La galvanisation forme une couche protectrice de zinc qui ralentit fortement la corrosion, à condition de ne pas être agressivement endommagée lors des découpes et perçages. Dans ce cas, il est indispensable d’appliquer une peinture de retouche riche en zinc sur les zones mises à nu. Pour un projet DIY de taille moyenne (3 à 6 modules), une combinaison aluminium pour les rails de montage et acier galvanisé pour le châssis porteur offre souvent le meilleur compromis.
Boulonnerie inox A2 et A4 pour la résistance à la corrosion atmosphérique
La boulonnerie est souvent négligée alors qu’elle constitue le point faible de nombreux supports solaires au sol. Les vis et écrous standard en acier brut rouillent rapidement en extérieur, rendant tout démontage quasiment impossible après quelques années. L’usage de boulons inox A2 (qualité 304) est recommandé pour la plupart des environnements ruraux et urbains peu agressifs. Ils offrent une bonne résistance à la corrosion atmosphérique, y compris en présence d’humidité régulière. Pour les zones littorales, industrielles ou très polluées, privilégiez plutôt l’inox A4 (qualité 316), plus coûteux mais beaucoup plus résistant aux chlorures et atmosphères acides.
Dans la pratique, vous pouvez réserver l’inox A4 aux points de fixation les plus exposés (bas de structure, zones proches du sol, interfaces avec le béton) et utiliser de l’inox A2 pour le reste des assemblages. Pensez à harmoniser les matériaux : mélanger acier galvanisé et inox sans précaution peut provoquer des phénomènes de corrosion galvanique, surtout en milieu humide. Pour limiter ce risque, utilisez des rondelles en plastique ou en inox entre les pièces, et évitez l’inox sur des surfaces galvanisées très fines. Un contrôle visuel annuel de la boulonnerie vous permettra de repérer rapidement les premiers signes de corrosion ou de desserrage.
Fondations en béton armé et plots préfabriqués pour sols meubles
La stabilité de votre support de panneau solaire au sol repose en grande partie sur la qualité des fondations. Sur un sol meuble ou hétérogène, la solution la plus fiable consiste à réaliser des plots en béton armé ancrés à au moins 50 cm de profondeur, voire davantage dans les zones soumises au gel. Pour une structure de 3 panneaux, deux à quatre plots de 30 x 30 x 50 cm peuvent suffire, armés avec quelques barres de fer à béton de 8 ou 10 mm. Vous pouvez y sceller des tiges filetées ou des systèmes d’ancrage pour fixer le châssis métallique, tout en conservant une possibilité de démontage ultérieur.
Les plots préfabriqués en béton constituent une alternative intéressante lorsqu’il est difficile ou coûteux de couler du béton sur place. Ils sont particulièrement adaptés aux petites structures fixes ou aux supports temporaires. Leur masse assure un certain contrepoids, mais ils restent moins performants que des fondations coulées in situ en termes de résistance au soulèvement par le vent. Avant de choisir cette solution, analysez la nature de votre sol (argileux, sableux, remblai) et consultez, si besoin, les cartes de gélivité locales. Une fondation sous-dimensionnée peut provoquer à terme des mouvements différentiels, générant des contraintes sur les modules photovoltaïques.
Systèmes de lestage avec dalles stabilisatrices sans ancrage au sol
Dans certains contextes (terrain loué, site protégé, toiture-terrasse accessible), vous ne pouvez ni creuser ni ancrer le support au sol. Les systèmes de lestage avec dalles en béton ou blocs stabilisateurs offrent alors une solution réversible, sans percement. Le principe est simple : on remplace l’ancrage dans le sol par une masse suffisante pour s’opposer aux efforts de soulèvement et de glissement générés par le vent. Les fabricants de systèmes commerciaux fournissent souvent des abaques précisant la masse de lest nécessaire en fonction de la surface de panneaux, de la hauteur de la structure et de la zone de vent.
Pour un projet DIY, vous pouvez vous inspirer de ces données et surdimensionner légèrement le lest pour compenser les incertitudes de calcul. Concrètement, des dalles de 25 à 35 kg positionnées sur des supports dédiés ou dans des bacs métalliques font office de contrepoids. Veillez à répartir la masse de façon homogène et à prévoir une sous-couche (caoutchouc, géotextile) pour protéger le revêtement de sol. N’oubliez pas que plus la structure est haute et inclinée, plus le moment de renversement augmente. Il est donc parfois préférable de réduire légèrement l’inclinaison pour limiter la masse de lest nécessaire, tout en conservant un bon rendement énergétique.
Plans de découpe et assemblage des châssis métalliques
Une fois les matériaux sélectionnés, vous devez préparer des plans de découpe précis pour optimiser les longueurs de profilés et limiter les chutes. C’est un peu comme préparer une recette de cuisine : plus votre mise en place est rigoureuse, plus l’assemblage sera fluide. Un simple croquis à main levée peut suffire, mais l’usage d’un logiciel de modélisation 3D comme SketchUp facilite grandement la visualisation des angles, des entraxes de rails et des points de fixation. En prévoyant des longueurs standardisées, vous réduisez le nombre de coupes et simplifiez le montage sur site.
Techniques de coupe à la scie à métaux et meuleuse d’angle pour profilés
La coupe des profilés aluminium ou acier doit être nette et perpendiculaire pour garantir un assemblage précis. Pour l’aluminium, une scie à métaux de bonne qualité ou une scie circulaire avec lame carbure spéciale métaux non ferreux donne d’excellents résultats. Travaillez calmement, en guidant la lame sans forcer pour éviter les bavures. Pour l’acier, la meuleuse d’angle équipée d’un disque à tronçonner reste l’outil le plus polyvalent, notamment pour les tubes rectangulaires et les cornières. Pensez à porter des équipements de protection (lunettes, gants, protections auditives) et à bien maintenir les profilés dans un étau ou avec des serre-joints.
Après chaque coupe, ébavurez les arêtes avec une lime ou un disque à ébarber pour éviter les blessures et faciliter les ajustements. Une coupe mal réalisée peut engendrer des défauts d’alignement qui se répercuteront sur toute la structure, un peu comme une première rangée de briques posée de travers. Si vous devez reproduire plusieurs fois la même longueur, fabriquez un gabarit de mesure simple (chute de profilé repérée) pour gagner du temps et réduire les erreurs. Enfin, numérotez chaque pièce en fonction de votre plan : ce marquage vous fera gagner un temps précieux lors de l’assemblage final sur site.
Perçage précis des fixations avec gabarits d’assemblage personnalisés
Le perçage des trous de fixation conditionne la facilité de montage et la qualité de l’ajustement des pièces. Des perçages approximatifs entraînent des jeux excessifs, des contraintes locales et des difficultés de mise en ligne des rails. Pour percer droit et au bon endroit, utilisez un pointeau pour marquer le centre du trou, puis commencez par un petit foret (3 ou 4 mm) avant de monter progressivement en diamètre. Cette technique limite le risque de décentrage, surtout dans l’aluminium. Une perceuse à colonne est idéale pour réaliser des séries de perçages identiques, mais une perceuse portative avec un bon guidage peut suffire.
La création de gabarits d’assemblage personnalisés est une astuce particulièrement utile pour un support de panneau solaire au sol. Il peut s’agir d’une simple cornière percée qui vous sert de référence pour tous les trous d’un même type (fixation de rails, ancrage sur plots, renforts diagonaux). De cette manière, tous vos perçages seront parfaitement alignés, ce qui simplifie grandement l’assemblage et le réglage final de l’horizontalité. Pensez à lubrifier légèrement vos forets lors du perçage de l’acier pour prolonger leur durée de vie et améliorer la qualité du trou. Un contrôle systématique avec une équerre avant de percer les pièces assemblées évitera les mauvaises surprises.
Soudure MIG-MAG et boulonnage des éléments de renfort structurel
Pour les bricoleurs expérimentés, la soudure MIG-MAG sur acier offre une grande liberté de conception et une excellente rigidité de la structure. Elle permet de créer des assemblages permanents très résistants, notamment pour les cadres principaux et les traverses critiques. Avant de souder, nettoyez soigneusement les zones de contact (meuleuse, brosse métallique) pour éliminer la rouille, la peinture et les impuretés. Réalisez toujours des points de soudure de maintien, vérifiez l’équerrage et l’alignement, puis complétez les cordons définitifs. Une fois les soudures terminées, inspectez visuellement la continuité et la régularité des cordons, puis meulez légèrement les surépaisseurs si nécessaire.
Si vous ne maîtrisez pas la soudure ou si vous travaillez en aluminium, le boulonnage reste une alternative très efficace pour assembler les éléments de renfort structurel. En utilisant des équerres renforcées et des boulons inox correctement serrés, vous obtenez une structure démontable et évolutive. Cette approche est particulièrement appréciée pour les supports orientables ou extensibles (ajout futur de panneaux). Dans tous les cas, évitez de multiplier les perçages inutiles qui affaiblissent les profilés, et placez les renforts diagonaux de manière à former des triangles rigides, bien plus stables qu’un simple rectangle.
Installation des rails de fixation et systèmes de serrage pour modules
Une fois le châssis principal posé et ancré, vient l’étape de l’installation des rails de fixation et des systèmes de serrage des modules photovoltaïques. C’est une phase délicate, car le moindre défaut de parallélisme ou de niveau se répercutera sur l’alignement des panneaux. Pour un support de panneau solaire au sol, vous avez l’avantage de travailler à hauteur d’homme, ce qui facilite les réglages fins. L’objectif est de créer un plan parfaitement cohérent pour accueillir vos modules, tout en respectant les recommandations du fabricant concernant les points d’appui et les couples de serrage.

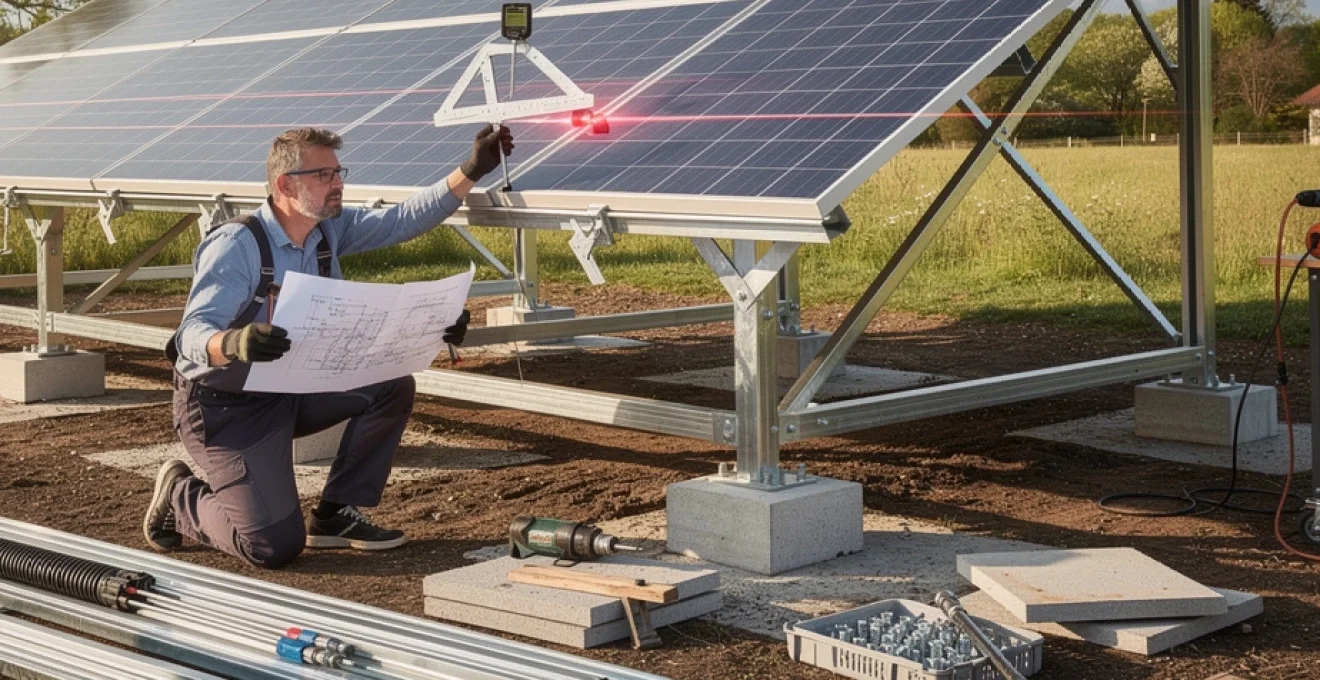

Pose des rails horizontaux avec niveau laser et équerre de précision
Commencez par positionner les rails horizontaux (souvent en aluminium) sur la structure porteuse, en respectant l’entraxe recommandé par le fabricant des modules, généralement entre 1000 et 1400 mm. Utilisez un niveau laser ou à bulle pour vérifier l’horizontalité de chaque rail ainsi que leur planéité globale. Un rail légèrement vrillé peut générer des contraintes sur le verre du module, un peu comme une planche tordue sous un vitrage fragile. Ajustez la hauteur des supports, serrez progressivement la boulonnerie, puis recontrôlez systématiquement avant d’installer les modules.
Une équerre de précision vous aidera à vérifier que les rails sont parallèles et perpendiculaires aux montants verticaux de la structure. N’hésitez pas à marquer au feutre les repères d’alignement sur les profilés pour garder une référence visuelle pendant le montage. Si votre support comprend plusieurs rangées, commencez toujours par la rangée la plus basse, qui servira de référence pour les suivantes. Une erreur de quelques millimètres au départ peut se transformer en un décalage visible à l’œil nu lorsque tous les modules sont posés.
Intégration des clips de fixation mid-clamp et end-clamp en aluminium
Les systèmes de serrage les plus courants pour les installations photovoltaïques utilisent des clips en aluminium appelés mid-clamp (entre deux modules) et end-clamp (en bout de rangée). Ces pièces assurent le maintien mécanique des panneaux sur les rails tout en respectant les contraintes de dilatation thermique. Pour chaque module, commencez par poser les end-clamps aux extrémités, sans les serrer complètement, puis installez les mid-clamps entre deux panneaux adjacents. Respectez scrupuleusement le couple de serrage recommandé (souvent entre 8 et 12 Nm) afin d’éviter d’écraser le cadre du module ou, à l’inverse, de laisser un panneau insuffisamment maintenu.
Lors de la pose, veillez à ce que la lèvre du clip s’engage correctement dans la gorge du rail et que la surface d’appui soit bien parallèle au cadre du panneau. Un serrage progressif, en alternant les clips d’un côté et de l’autre, limite les contraintes asymétriques sur le verre. Pour les régions très ventées, il peut être judicieux d’ajouter des brides anti-soulèvement en partie basse des modules, notamment sur la première rangée. Enfin, conservez une marge de quelques millimètres entre les modules (souvent 10 à 15 mm) pour tenir compte de la dilatation et faciliter l’écoulement de l’eau.
Espacement inter-rangées pour éviter les ombres portées et optimiser la ventilation
Lorsque votre support de panneau solaire au sol comporte plusieurs rangées, l’espacement inter-rangées devient un paramètre clé. Un mauvais calcul peut entraîner des ombres portées des rangées supérieures sur les rangées inférieures, réduisant drastiquement la production, surtout en hiver lorsque le soleil est bas sur l’horizon. Pour éviter ce piège, on utilise généralement une règle géométrique simple : la distance entre deux rangées doit être au moins égale à la hauteur de la rangée avant (du sol jusqu’au sommet du panneau) divisée par la tangente de l’angle solaire minimal en hiver pour votre latitude.
À titre d’analogie, imaginez une série de chaises longues au bord d’une piscine : si vous les alignez trop près les unes des autres, la personne de devant vous plongera dans l’ombre. En pratique, pour une inclinaison de 30 à 35° en France et des panneaux à 0,8 m de hauteur à l’avant, un espacement de 1,5 à 2,5 m est généralement recommandé. Cet espacement améliore également la ventilation naturelle à l’arrière des modules, ce qui limite la surchauffe estivale et améliore légèrement le rendement. N’oubliez pas de tenir compte de la circulation nécessaire pour l’entretien (nettoyage, inspection) lors de la définition de cet intervalle.
Raccordement électrique et mise à la terre du support photovoltaïque
La partie mécanique de votre support de panneau solaire au sol n’est qu’un volet de votre projet. Le raccordement électrique, s’il est mal réalisé, peut représenter un risque sérieux pour les biens et les personnes. Même si vous déléguez cette étape à un électricien qualifié, comprendre les principes de base vous permettra de mieux préparer l’installation (cheminements de câbles, passages dans la structure, points de mise à la terre). En France, la norme NF C 15-100 encadre strictement les installations électriques, y compris photovoltaïques, et impose des règles spécifiques en matière de protection et de sectionnement.
Installation du câblage DC avec connecteurs MC4 et gaine ICTA résistante aux UV
Du côté courant continu (DC), les modules sont généralement câblés en série ou en parallèle à l’aide de connecteurs MC4 certifiés. Ces connecteurs, devenus un standard de l’industrie, assurent une liaison étanche (IP67) et résistante aux UV entre les câbles solaires. Il est essentiel d’utiliser des câbles spécifiques photovoltaïques (souvent de type H1Z2Z2-K), conçus pour résister aux températures élevées, aux rayonnements UV et aux contraintes mécaniques en extérieur. La section du câble (4 ou 6 mm² en général) doit être dimensionnée en fonction du courant maximal et de la longueur de la liaison jusqu’à l’onduleur ou au régulateur de charge.
Pour le cheminement des câbles le long de la structure, privilégiez l’utilisation de gaines ICTA ou de conduits rigides résistants aux UV, fixés solidement sur le châssis à l’aide de colliers adaptés. Évitez les angles trop serrés qui pourraient endommager l’âme du câble et gardez une distance raisonnable par rapport aux parties métalliques susceptibles de chauffer fortement. Regroupez les câbles propres à chaque chaîne de modules (string) et identifiez-les clairement au moyen d’étiquettes résistantes. Enfin, prévoyez des boucles de service raisonnables à proximité des boîtes de jonction pour faciliter les opérations de maintenance ou de remplacement.
Mise à la terre des structures métalliques selon la norme NF C 15-100
La mise à la terre de la structure métallique est un impératif de sécurité. En cas de défaut d’isolement ou de contact indirect, elle permet d’évacuer les courants de fuite vers la terre et d’éviter qu’un utilisateur ne se retrouve exposé à une tension dangereuse en touchant le support. Selon la NF C 15-100, toutes les masses métalliques accessibles doivent être reliées au conducteur principal de protection, lui-même connecté à une prise de terre présentant une résistance adaptée (généralement < 100 Ω pour les installations domestiques, avec des valeurs plus strictes selon les systèmes de protection).
Concrètement, il s’agit de relier les différents éléments métalliques du support (châssis, rails, renforts) par des liaisons équipotentielles (conducteur vert/jaune de section adaptée, souvent 6 ou 10 mm² cuivre), puis de raccorder cet ensemble à un piquet ou à un réseau de terre existant. Utilisez des cosses, griffes de terre ou bornes spécifiques homologuées pour assurer un contact fiable et durable avec les profilés, en évitant les points de fixation purement mécaniques (peinture, oxydation) qui pourraient se dégrader dans le temps. Un test de continuité des liaisons de terre à l’ohmmètre constitue une bonne pratique avant la mise en service.
Protection parafoudre et dispositif différentiel pour la sécurité électrique
Les installations photovoltaïques en site isolé ou connectées au réseau sont particulièrement exposées aux surtensions, qu’elles soient d’origine atmosphérique (foudre directe ou induite) ou liées au réseau. L’ajout de parafoudres adaptés côté DC et côté AC est fortement recommandé, voire obligatoire selon la configuration du bâtiment et la densité de foudroiement de la zone. Ces dispositifs, placés en tête de circuit, limitent les surtensions à des niveaux compatibles avec l’isolation des équipements (onduleur, régulateur, modules) et réduisent le risque de dégradation prématurée ou de départ de feu.
En complément, l’installation doit être protégée par des dispositifs différentiels à haute sensibilité (30 mA) sur les circuits AC pour détecter les courants de fuite vers la terre. Pensez également aux protections contre les surintensités (disjoncteurs, fusibles) correctement calibrées par rapport aux courants nominaux des strings et de l’onduleur. Même si cela peut sembler complexe au premier abord, considérez ces éléments comme l’airbag et l’ABS de votre voiture : vous espérez ne jamais en avoir besoin, mais ils doivent être opérationnels en permanence. N’hésitez pas à faire valider votre schéma de raccordement par un électricien qualifié ou un bureau de contrôle.
Vérification de la conformité et maintenance préventive du support au sol
La fabrication de votre support de panneau solaire au sol ne s’arrête pas à la mise en service. Pour garantir une production stable sur 20 à 30 ans, vous devez intégrer dès le départ une démarche de maintenance préventive. Les cycles de gel/dégel, les variations de température, le vent et les vibrations créent progressivement du jeu dans les assemblages mécaniques. De même, la corrosion peut apparaître sur les zones les plus exposées si la protection n’est pas régulièrement vérifiée. Une routine d’inspection simple mais rigoureuse vous évitera de découvrir un problème majeur le jour où un module se décroche ou qu’une rangée s’affaisse.
Inspection des serrages et resserrage semestriel de la boulonnerie
Les fixations boulonnées sont particulièrement sensibles au relâchement progressif sous l’effet des vibrations et des variations thermiques. Il est donc prudent de planifier un contrôle semestriel de la boulonnerie du support : points d’ancrage sur les fondations, assemblages des profilés, fixations des rails et des modules. Munissez-vous d’une clé dynamométrique pour vérifier le maintien des couples de serrage recommandés par les fabricants, notamment au niveau des mid-clamps et end-clamps. Un simple quart de tour rattrapé au bon moment peut éviter la création d’un jeu important à long terme.
Pendant cette inspection, profitez-en pour contrôler également l’état des colliers de câbles, des gaines protectrices et des points de mise à la terre. Un collier cassé ou un câble flottant peut, avec le temps, frotter contre une arête métallique et provoquer un défaut d’isolement. Tenez un carnet de maintenance ou un simple tableau récapitulatif des interventions réalisées : date, opérations effectuées, anomalies constatées. Cette traçabilité vous aidera à suivre l’évolution de votre installation et à anticiper les remplacements de pièces d’usure.
Contrôle de l’intégrité structurelle après événements climatiques extrêmes
Les épisodes climatiques extrêmes se multiplient : tempêtes, rafales violentes, épisodes neigeux intenses. Après chaque événement de ce type, il est judicieux de réaliser une inspection visuelle approfondie de votre support de panneau solaire au sol. Recherchez les déformations anormales (tubes tordus, soudures fissurées), les ancrages qui auraient bougé (plots de béton fissurés, dalles déplacées) et les modules présentant des traces d’impact (grêle, objets projetés). Même si tout semble en place au premier regard, un léger affaissement peut suffire à modifier les angles d’inclinaison et donc la production globale.
Si vous constatez des dommages structurels importants, n’hésitez pas à faire appel à un professionnel pour évaluer la gravité et la nécessité d’un renforcement ou d’une reconstruction partielle. Ne vous contentez jamais de « redresser » grossièrement une pièce fortement déformée : le métal a pu dépasser sa limite élastique et avoir perdu une grande partie de sa résistance mécanique. Enfin, après de fortes chutes de neige, pensez à dégager progressivement les modules, en utilisant des outils non agressifs, pour éviter qu’un poids excessif ne sollicite trop fortement le châssis.
Traitement anticorrosion et retouches de peinture époxy sur zones exposées
La corrosion est un processus lent mais inéluctable dès lors que le métal est exposé à l’eau, à l’oxygène et aux polluants atmosphériques. Pour prolonger la durée de vie de votre support, il est essentiel de surveiller régulièrement l’état des protections anticorrosion : galvanisation, peinture époxy, laques polyuréthane. Portez une attention particulière aux zones sensibles : coupes et perçages, soudures, interfaces avec le sol ou les plots en béton, éclats de peinture dus à des chocs. Au moindre signe de rouille superficielle, intervenez rapidement pour éviter la propagation.
La procédure type consiste à brosser ou poncer la zone concernée jusqu’au métal sain, à appliquer un primaire anticorrosion (idéalement riche en zinc) puis une ou deux couches de peinture de finition compatible. Les peintures époxy bi-composants offrent une excellente résistance mécanique et chimique, mais nécessitent un respect strict des temps de mélange et de séchage. Voyez cela comme l’entretien régulier de la carrosserie d’une voiture : quelques retouches bien faites chaque année vous évitent une rénovation lourde au bout de dix ans. En complément, vérifiez que les eaux de ruissellement ne stagnent pas au pied de la structure et, si besoin, améliorez le drainage autour des fondations.
