L’énergie solaire concentrée représente aujourd’hui une technologie fascinante qui permet de transformer directement les rayons du soleil en chaleur intense pour diverses applications. Les fours solaires à lentille de Fresnel constituent une approche particulièrement ingénieuse de cette concentration thermique, offrant des performances remarquables tout en conservant une construction relativement accessible. Ces dispositifs exploitent les propriétés optiques exceptionnelles des lentilles de Fresnel pour concentrer l’énergie solaire sur une zone réduite, générant ainsi des températures pouvant atteindre 200°C à 400°C selon la configuration choisie.
La popularité croissante de ces systèmes s’explique par leur polyvalence d’usage et leur impact environnemental minimal. Contrairement aux solutions de cuisson traditionnelles, un four solaire à concentration ne génère aucune émission polluante et fonctionne exclusivement grâce à une ressource inépuisable. Cette technologie s’avère particulièrement pertinente dans le contexte actuel de transition énergétique, où la recherche d’alternatives durables devient une priorité absolue.
Principes physiques de concentration solaire par lentille de fresnel
La compréhension des mécanismes physiques régissant le fonctionnement d’un concentrateur solaire à lentille de Fresnel constitue le fondement de toute construction efficace. Ces dispositifs reposent sur des principes optiques fondamentaux qui déterminent directement leurs performances thermiques. L’irradiation solaire directe, d’une densité moyenne de 1000 W/m² au niveau de la mer par ciel clair, peut théoriquement être concentrée avec un facteur pouvant atteindre 1000 fois selon la qualité optique et les dimensions du système.
Lois de réfraction et coefficient de transmission lumineuse
La lentille de Fresnel fonctionne selon les lois de Snell-Descartes, où chaque anneau concentrique dévie les rayons lumineux incidents vers un point focal commun. Le coefficient de transmission lumineuse d’une lentille de Fresnel de qualité optique varie typiquement entre 85% et 92%, selon le matériau utilisé et la précision de fabrication. Cette valeur détermine directement l’efficacité de conversion énergétique du système.
Les pertes optiques principales proviennent de la réflexion aux interfaces air-matériau et des absorptions dans le volume du matériau. Les lentilles en PMMA (polyméthacrylate de méthyle) présentent généralement un coefficient d’absorption inférieur à 3% dans le spectre visible, tandis que les versions en verre trempé peuvent atteindre des transmissions supérieures à 94% moyennant un coût plus élevé.
Calcul du facteur de concentration géométrique et thermique
Le facteur de concentration géométrique correspond au rapport entre la surface collectrice de la lentille et la surface de la zone focale. Pour une lentille de 400×320 mm avec un spot focal de 50 mm de diamètre, ce facteur atteint théoriquement 65. Cependant, le facteur de concentration thermique effectif reste généralement inférieur de 20 à 30% en raison des imperfections optiques et des pertes par dispersion.
La température d’équilibre atteinte au foyer dépend directement de ce facteur de concentration et des propriétés d’émissivité thermique du récepteur. Un récepteur noir parfait peut théoriquement atteindre une température d’équilibre de 300°C avec un facteur de concentration de 50, selon l’équation de Stefan
Boltmann, qui relie flux radiatif, surface d’échange et température d’équilibre. En pratique, pour un four solaire à lentille de Fresnel dédié à la cuisson, on dimensionne le facteur de concentration de manière à atteindre durablement une plage de 150 °C à 250 °C, ce qui permet de cuire, mijoter ou gratiner sans dégradation excessive des matériaux ni risques de surchauffe incontrôlée.
Optimisation de la distance focale selon l’angle d’incidence solaire
Dans un schéma idéal, la lentille de Fresnel est éclairée par un faisceau parfaitement parallèle, et tous les rayons convergent sur un point focal unique. Dans la réalité, la position apparente du soleil varie en permanence et les rayons n’arrivent pas toujours exactement perpendiculairement au plan de la lentille. Cette variation d’angle d’incidence provoque un léger déplacement du foyer, ainsi qu’un élargissement de la tache focale.
Pour optimiser le fonctionnement d’un four solaire à lentille de Fresnel, on cherchera donc à maintenir un alignement aussi proche que possible de la normale au soleil. Une règle pratique consiste à accepter une dérive angulaire maximale de 2 à 3 °, ce qui se traduit par un réajustement de l’orientation toutes les 10 à 15 minutes en l’absence de système de suivi automatique. Vous l’aurez compris : si le foyer se déplace de quelques centimètres, votre récipient doit être assez large pour intercepter la majorité du flux concentré.
On peut également jouer sur la distance lentille–récepteur pour « tolérer » ces variations d’angle. En plaçant le plat légèrement en deçà du foyer géométrique (par exemple à 450 mm pour une distance focale théorique de 500 mm), on augmente un peu la taille de la tache lumineuse, ce qui diminue légèrement la température de pointe, mais améliore la robustesse d’alignement. Ce compromis est particulièrement intéressant pour un four solaire de cuisson où l’objectif n’est pas de percer de l’acier, mais de transmettre un flux thermique stable à une cocotte ou une marmite.
Une analogie simple consiste à comparer le foyer du concentrateur solaire à la flamme d’un brûleur à gaz : plus la flamme est fine et concentrée, plus la température locale est élevée, mais aussi plus la zone utile est petite et sensible aux mouvements. En élargissant légèrement la flamme, on perd un peu en température de pointe, mais on gagne en confort d’utilisation et en homogénéité de chauffe, ce qui est souvent préférable en cuisine solaire.
Rendement optique des lentilles PMMA versus verre trempé
Le choix du matériau de la lentille de Fresnel conditionne à la fois le rendement optique, la durabilité et le coût du four solaire. Deux familles dominent le marché : les lentilles en PMMA (polyméthacrylate de méthyle) et les lentilles en verre trempé. Le PMMA offre une excellente transmission dans le visible, généralement comprise entre 90 % et 92 %, avec un indice de réfraction adapté à la fabrication de structures de Fresnel précises et légères. Sa masse volumique réduite facilite également la construction de systèmes portables et de structures de suivi.
Le verre trempé, quant à lui, présente un avantage en termes de résistance mécanique, de stabilité dimensionnelle et de tenue aux UV sur le long terme. Certaines lentilles en verre spécialement traitées peuvent atteindre des coefficients de transmission supérieurs à 94 % avec des traitements antireflet, ce qui se traduit par un gain de quelques pourcents sur le rendement global du four solaire. En contrepartie, le coût, le poids et la difficulté d’usinage sont nettement supérieurs, ce qui réserve souvent ces solutions aux concentrateurs solaires de grande puissance ou aux installations stationnaires.
Dans la plupart des projets de four solaire à lentille de Fresnel pour la cuisson, le PMMA reste donc le meilleur compromis. Son seul véritable point faible est sa sensibilité au vieillissement sous UV et aux hautes températures locales : une exposition prolongée à plus de 80 °C peut entraîner une déformation ou un jaunissement progressif. En pratique, on protège la lentille de la chaleur réémise par la chambre de cuisson (par exemple avec un vitrage séparé) et on conçoit la structure pour que la lentille reste toujours à distance du foyer, limitant ainsi ce risque.
Dimensionnement et sélection des composants techniques
Après avoir posé les bases physiques, vient la phase de dimensionnement concret du four solaire à lentille de Fresnel. Quelle taille de lentille choisir ? Quels matériaux employer pour la chambre de cuisson ? Et comment intégrer un système de suivi solaire sans exploser le budget ni la complexité du projet ? C’est à ce stade que l’on transforme un principe optique en un dispositif réellement utilisable pour cuire des aliments au quotidien.
On va voir qu’un four solaire performant ne se résume pas à une grande lentille. L’efficacité globale résulte d’un équilibre entre la surface collectrice, la qualité de l’isolation, la conception de la chambre de cuisson et, éventuellement, la précision du tracking solaire. En procédant étape par étape et en chiffrant chaque composant, vous pourrez adapter votre projet à vos besoins : four solaire portable, installation fixe dans le jardin ou prototype plus poussé pour des températures élevées.
Caractéristiques des lentilles de fresnel 300mm à 1200mm de diamètre
Les lentilles de Fresnel destinées aux fours solaires existent dans une grande variété de tailles, généralement de 300 mm à plus de 1200 mm de côté ou de diamètre. Pour des applications de cuisson domestique, une plage de 400 à 800 mm offre déjà des performances intéressantes tout en restant gérable en termes de poids et de structure. Par exemple, une lentille de 400 × 320 mm fournit une surface collectrice d’environ 0,128 m², soit une puissance incidente de l’ordre de 120 à 130 W par ensoleillement de 1000 W/m².
En passant à une lentille de 800 × 600 mm, la surface passe à 0,48 m² et la puissance solaire captée peut atteindre 450 à 500 W en conditions optimales. Vous voyez l’idée : la montée en puissance est directement proportionnelle à la surface. Pour un four solaire « familial » capable de monter à 180 – 220 °C et de cuire un plat pour 4 à 6 personnes, on vise en pratique une surface collectrice comprise entre 0,3 et 0,6 m². Au-delà, le gain en puissance est réel mais la gestion mécanique, la sécurité et le tracking deviennent plus exigeants.
Un autre paramètre clé est la distance focale de la lentille, souvent comprise entre 400 mm et 1200 mm pour ces dimensions. Une distance focale plus courte permet une structure plus compacte, mais rend le système plus sensible aux erreurs d’alignement (tache focale plus petite et plus « nette »). À l’inverse, une distance focale plus longue crée une zone focale légèrement élargie et plus tolérante, mais impose une structure plus haute et potentiellement moins stable au vent. Là encore, il s’agit de trouver un compromis entre compacité, facilité d’usage et niveau de précision souhaité.
Matériaux réfractaires pour chambre de cuisson : briques d’alumine et fibres céramiques
Si la lentille de Fresnel concentre le rayonnement solaire, c’est la chambre de cuisson qui transforme cette énergie en chaleur conservée sur la durée. Pour un simple four à cuisson douce (100 – 150 °C), une boîte isolée en bois, laine de roche et vitrage peut suffire. Mais dès que l’on vise des températures plus élevées, ou des usages intensifs, le recours à des matériaux réfractaires devient vivement recommandé.
Les briques d’alumine (souvent 40 % à 70 % d’Al2O3) offrent une excellente résistance aux hautes températures, parfois au-delà de 1200 °C. Pour un four solaire de cuisson, cette marge est largement suffisante et garantit une très bonne inertie thermique. Les briques réfractaires épaisses emmagasinent la chaleur et la restituent de manière progressive, ce qui stabilise la température interne, un peu comme la voûte d’un four à pizza traditionnel. En contrepartie, le poids augmente et le temps de montée en température est plus long.
Les fibres céramiques, quant à elles, se présentent sous forme de nappes ou de panneaux très légers, avec une capacité isolante élevée et une résistance thermique pouvant dépasser 1000 °C. Elles sont particulièrement intéressantes pour isoler la paroi externe de la chambre de cuisson, réduire les pertes et protéger les éléments structurels (bois, métal) de la chaleur. Leur faible masse permet des montées en température plus rapides, au prix d’une inertie moindre. On les utilise souvent en combinaison : briques d’alumine pour le cœur de la chambre, fibres céramiques pour l’enveloppe isolante.
Un point d’attention important concerne la santé de l’utilisateur : certaines fibres céramiques anciennes sont classées comme potentiellement dangereuses si elles sont inhalées. On privilégiera donc des produits certifiés, manipulés avec masque et gants lors de la pose, puis hermétiquement confinés derrière un parement. Cette précaution est simple à mettre en œuvre et n’enlève rien à l’intérêt de ces matériaux pour un four solaire à lentille de Fresnel performant.
Systèmes de tracking solaire : moteurs pas-à-pas et capteurs de luminosité
Sans suivi solaire, un four à lentille de Fresnel nécessite une réorientation manuelle régulière pour rester aligné avec le soleil. Cela peut convenir pour des démonstrations ponctuelles, mais devient vite contraignant pour des cuissons de plusieurs heures. C’est pourquoi de nombreux projets intègrent un système de tracking solaire dual-axis, c’est-à-dire un dispositif capable de suivre le soleil en azimut (rotation horizontale) et en hauteur (inclinaison verticale).
Les moteurs pas-à-pas s’imposent souvent comme la solution privilégiée pour ce type de suivi. Ils permettent un positionnement angulaire très précis, facilement contrôlé par un microcontrôleur (Arduino, ESP32, etc.). Couplés à des réducteurs mécaniques ou à des vis sans fin, ils développent le couple nécessaire pour déplacer l’ensemble lentille + structure. L’idée est de n’effectuer que de petits ajustements réguliers, par exemple toutes les 30 à 60 secondes, pour garder la tache focale sur la zone de cuisson sans à-coups visibles.
Pour piloter ces moteurs, on peut utiliser soit une trajectoire prédéfinie (calcul astronomique de la position du soleil en fonction de l’heure, de la date et des coordonnées GPS), soit un système à capteurs de luminosité différentiels. Dans ce second cas, quatre photorésistances ou photodiodes sont disposées en croix derrière un masque, et les différences d’éclairement permettent de déterminer la direction de correction. Cette approche dite « sun tracker » est très intuitive : tant que les quatre capteurs ne reçoivent pas la même lumière, le contrôleur corrige la position.
Vous vous demandez peut-être si ce niveau de sophistication est réellement nécessaire pour un four de cuisine. La réponse dépend de l’usage : pour une cuisson occasionnelle, un réglage manuel toutes les 15 minutes peut suffire. En revanche, pour un four solaire à lentille de Fresnel dédié à des démonstrations, à un usage pédagogique ou à des cuissons longues, un petit système de suivi automatisé augmente nettement le confort d’utilisation et la régularité des résultats, tout en restant accessible en termes de coût si l’on utilise des composants standards.
Isolation thermique haute température : laine de roche et vermiculite expansée
L’isolation thermique est souvent le parent pauvre des premiers projets de four solaire, alors qu’elle conditionne directement la température atteinte et la stabilité de cuisson. Deux matériaux se démarquent par leur facilité d’approvisionnement et leur performance : la laine de roche et la vermiculite expansée. Utilisés correctement, ils permettent de limiter drastiquement les pertes par conduction et convection, et donc d’exploiter pleinement la puissance concentrée par la lentille de Fresnel.
La laine de roche, disponible en panneaux ou en rouleaux, présente une bonne tenue jusqu’à 600 – 700 °C, avec une conductivité thermique faible. Elle s’insère facilement entre deux parois en bois ou en tôle, ce qui en fait un excellent choix pour isoler les parois latérales et le fond du four. Il est recommandé de prévoir une épaisseur minimale de 40 à 60 mm pour une cuisson à 200 °C, et davantage si l’on vise des températures supérieures. Comme pour la fibre céramique, on limite le contact direct avec l’air intérieur en ajoutant un parement rigide.
La vermiculite expansée est quant à elle un matériau granulaire ou en panneaux, très léger, issu de la cuisson d’un minéral lamellaire. Elle combine une bonne résistance à la chaleur (souvent jusqu’à 1100 °C) et une faible conductivité thermique. En remplissant l’espace entre la chambre de cuisson et la coque externe avec de la vermiculite en vrac, on obtient une isolation particulièrement homogène, sans ponts thermiques marqués. C’est un peu l’équivalent, pour un four solaire, du « sable » isolant utilisé autour de certains poêles de masse.
Enfin, n’oublions pas le rôle du vitrage en façade du four, qui sert à la fois de barrière thermique et de fenêtre pour le rayonnement solaire. Un simple verre trempé de 3 à 4 mm limite les pertes convectives tout en laissant passer 85 – 90 % du flux lumineux. Pour des températures plus élevées ou des usages prolongés, un double vitrage spécifique haute température peut être envisagé, au prix d’une légère baisse de transmission optique mais d’un gain important en conservation de chaleur.
Étapes de construction du concentrateur solaire parabolique
Même si l’on parle ici de four solaire à lentille de Fresnel, il est très instructif – et parfois utile – de combiner la lentille avec un concentrateur de forme parabolique, ou de s’en servir comme référence de conception. Pourquoi ? Parce que la parabole reste la géométrie idéale pour concentrer des rayons parallèles vers un foyer unique. De nombreux bricoleurs choisissent d’ailleurs de réaliser un réflecteur parabolique en panneaux de type Fresnel (anneaux ou segments), recouverts de film réfléchissant, pour augmenter la surface collectrice autour de la lentille.
La première étape consiste à définir la géométrie de la parabole : diamètre, profondeur, et position du foyer. On peut partir d’une focale donnée (par exemple 500 mm) et calculer le profil parabolique correspondant, soit à l’aide d’un logiciel de CAO, soit en exploitant des gabarits disponibles dans la littérature technique. Ce profil sert ensuite de base pour découper des couples en contreplaqué ou en médium, qui viendront former la « charpente » du réflecteur. Plus le nombre de couples est élevé, plus la surface finale sera proche d’une parabole idéale.
Une fois la structure porteuse réalisée, on fixe sur cette ossature des panneaux minces (CP fin, carton fort, PVC expansé) qui épousent la forme parabolique. Ces panneaux sont ensuite recouverts d’un film réfléchissant (mylar aluminisé, aluminium autocollant pour gaines de ventilation, feuilles de miroir plastique, etc.). L’objectif est d’obtenir une surface aussi lisse et spéculaire que possible, car chaque irrégularité diffuse une partie des rayons au lieu de les renvoyer vers le foyer. C’est ici que le soin de réalisation fait la différence entre un simple « réchauffeur » et un véritable concentrateur solaire.
Dans le cas d’un four combinant lentille de Fresnel et parabole, on peut placer la lentille au centre du réflecteur, de sorte qu’elle assure une première concentration et qu’elle serve de « fenêtre » à une chambre de cuisson située au foyer du système. Les segments parabolique de type Fresnel (anneaux étagés) viennent alors augmenter la surface collectrice sans multiplier le nombre de lentilles. Cette approche hybride reste plus complexe à réaliser, mais elle illustre bien le principe général : plus on collecte de surface, mieux on isole, et plus le four solaire pourra atteindre des températures élevées et stables.
Assemblage du système de suivi automatisé dual-axis
Une fois le concentrateur et la chambre de cuisson réalisés, l’assemblage du système de suivi solaire dual-axis est l’étape clé qui transforme votre prototype en un véritable four solaire à lentille de Fresnel autonome. L’idée est simple : la structure doit pouvoir pivoter autour d’un axe vertical (azimut) et s’incliner autour d’un axe horizontal (hauteur). Ces deux mouvements sont motorisés et contrôlés automatiquement, de manière à garder le soleil centré sur la lentille tout au long de la journée.
Concrètement, on commence par concevoir un support robuste, souvent sous forme de trépied ou de pied en « H », capable de supporter le poids du concentrateur et des moteurs. Un axe vertical traversant, monté sur roulements ou paliers lisses, assure la rotation horizontale. Sur cet axe, on fixe une platine basculante, elle-même articulée autour d’un axe horizontal. Les moteurs pas-à-pas (ou des motoréducteurs DC) sont alors couplés à ces axes via des engrenages, des courroies ou des vis sans fin, afin de fournir le couple nécessaire avec une vitesse de rotation très lente mais régulière.
Le cerveau du système est un petit microcontrôleur programmable. Il reçoit l’information de position (soit calculée, soit fournie par des capteurs solaires) et commande les moteurs en conséquence. Un algorithme simple peut, par exemple, incrémenter l’angle d’azimut de quelques dixièmes de degré toutes les minutes, et ajuster l’inclinaison en fonction de la hauteur du soleil calculée pour le lieu et la date. Une autre approche, plus empirique mais très efficace, consiste à suivre le maximum de luminosité mesurée par un petit capteur placé au centre de la lentille de Fresnel.
Pour sécuriser l’ensemble, on intègre des butées mécaniques et des fins de course électriques, de sorte que le concentrateur ne puisse pas dépasser un angle dangereux ou forcer sur les engrenages. On peut aussi prévoir des positions de parking : une position de repos nocturne, une position de sécurité en cas de vent fort, et une position de maintenance. Ces détails peuvent sembler accessoires, mais ils font toute la différence pour un système utilisé régulièrement dans un jardin ou sur une terrasse.

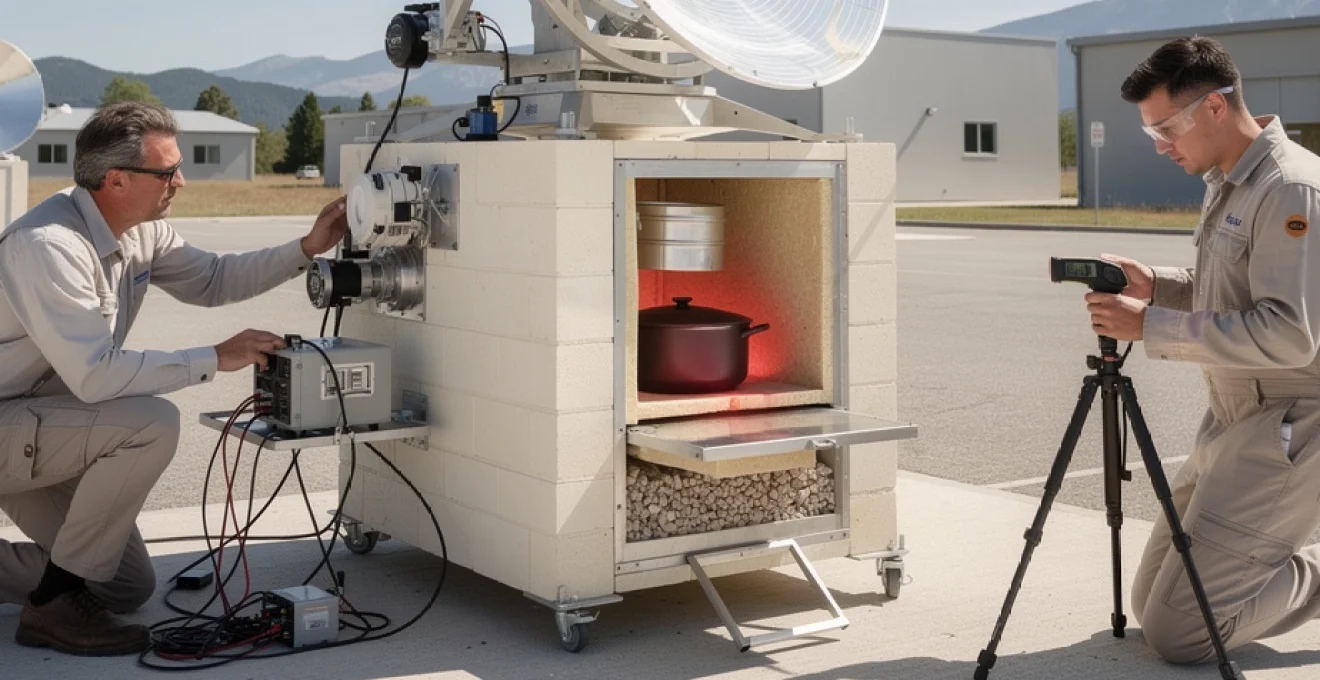

Tests de performance thermique et mesures pyrométriques
Une fois le four solaire assemblé, vient le moment crucial des tests de performance. Comment vérifier que votre four solaire à lentille de Fresnel atteint bien les températures attendues ? Comment comparer différentes configurations (taille de lentille, qualité d’isolation, réglage du foyer) ? La réponse passe par des mesures méthodiques, réalisées avec un thermomètre fiable ou, idéalement, un pyromètre infrarouge.
On commence généralement par des essais à vide, en plaçant une petite plaque métallique noire à l’emplacement du récipient de cuisson. Un thermocouple ou un thermomètre infrarouge permet de suivre l’évolution de la température en fonction du temps, par exemple toutes les 2 minutes. On note également l’irradiation solaire du jour (directe normale si possible), mesurée à l’aide d’un pyranomètre ou d’une station météo locale, car elle influence fortement les résultats. Au bout de 20 à 30 minutes d’ensoleillement stable, la température tend à se stabiliser : cette valeur est un bon indicateur du niveau de concentration et de l’efficacité de la chambre de cuisson.
Viennent ensuite les essais en charge, avec de l’eau ou des aliments. Un protocole simple consiste à chauffer un litre d’eau de 20 °C à ébullition et à mesurer le temps nécessaire. À partir de là, il est possible d’estimer la puissance thermique utile du four solaire (en tenant compte de la capacité calorifique de l’eau), et donc le rendement global par rapport à la puissance solaire incidente. Ce type de mesure pragmatique est très parlant : si votre four met 30 minutes à porter un litre d’eau à 100 °C, vous savez immédiatement s’il est compétitif par rapport à d’autres projets de même taille.
Les pyromètres infrarouges sont particulièrement utiles pour visualiser la distribution de température sur le fond de la cocotte ou sur les parois internes. Ils mettent en évidence les zones trop chaudes (risque de brûler les aliments) et les zones insuffisamment chauffées. Cela permet d’ajuster la position du foyer, la forme du récipient ou encore l’isolation des parois. En répétant ces tests par différents niveaux d’ensoleillement et à différentes heures de la journée, on dresse peu à peu la « carte d’identité thermique » de son four solaire.
Applications culinaires avancées et techniques de cuisson solaire concentrée
Une fois que votre four solaire à lentille de Fresnel est fiabilisé et que ses performances sont maîtrisées, le terrain de jeu culinaire devient étonnamment vaste. On pense spontanément à la cuisson douce de plats mijotés, de légumes ou de gratins, mais la concentration solaire permet d’aller bien au-delà. En ajustant la taille du foyer, la nature des récipients et la durée d’exposition, vous pouvez explorer des techniques qui s’apparentent à la cuisine au four traditionnel, au wok, voire à certaines cuissons à la plancha.
Pour les cuissons lentes (100 – 150 °C), le four solaire excelle : daubes, currys, légumes rôtis, pains et gâteaux à cuisson douce conservent une texture et des arômes souvent supérieurs à ceux obtenus avec un four électrique classique. La montée progressive en température et l’absence de points chauds brutaux limitent le risque de dessèchement. De nombreux utilisateurs comparent l’expérience à celle d’une mijoteuse électrique ou d’un four à bois tempéré, mais sans consommation d’énergie fossile.
En visant des températures de 180 – 220 °C au foyer, et en utilisant des récipients noirs à fond épais (fonte, acier carbone), il devient possible de saisir légèrement, de gratiner et même de réaliser certaines pâtisseries nécessitant une bonne expansion. La clé réside dans la gestion du point focal et dans la rotation régulière du plat pour homogénéiser la chaleur. Vous pouvez par exemple démarrer une cuisson avec le récipient directement au foyer pour saisir, puis l’éloigner légèrement ou fermer davantage la chambre isolée pour finir en chaleur douce.
Enfin, pour les plus aventureux, la cuisson solaire concentrée permet d’aborder des préparations plus spécialisées : déshydratation de fruits et de légumes à basse température (à l’aide d’une configuration de type « boîte chaude » amortissant le foyer), pasteurisation d’eau, voire petites fusions ou recuits de métaux à l’échelle expérimentale. Dans ces usages plus extrêmes, la priorité doit rester la sécurité : port de lunettes de protection, gants isolants, surveillance constante et éloignement de tout matériau inflammable dans l’axe du faisceau.
Au final, construire un four solaire à lentille de Fresnel, ce n’est pas seulement assembler une lentille, une boîte isolée et un système de suivi. C’est aussi apprendre à « cuisiner avec le soleil », à adapter ses recettes, ses horaires et ses gestes à un mode de cuisson renouvelable, silencieux et étonnamment performant. En maîtrisant les principes physiques, le dimensionnement des composants et les techniques de cuisson solaire concentrée, vous ouvrez la voie à une cuisine plus autonome et plus respectueuse de l’environnement, sans renoncer au plaisir gustatif.
