La fabrication d’un panneau solaire thermique représente un processus industriel sophistiqué qui combine ingénierie de précision et technologies avancées. Chaque étape de production influence directement les performances énergétiques du capteur solaire final. De la sélection rigoureuse des matériaux à la certification selon les normes européennes, les fabricants doivent respecter des protocoles stricts pour garantir un rendement optimal et une durabilité exceptionnelle.
Cette technologie de pointe transforme l’énergie solaire en chaleur utilisable avec une efficacité remarquable, atteignant des rendements supérieurs à 80% dans des conditions optimales. La maîtrise de chaque composant – du revêtement sélectif aux systèmes d’isolation – détermine la capacité du panneau à capter et conserver la chaleur solaire tout au long de sa durée de vie de plus de 25 ans.
Sélection et préparation des matériaux de base pour capteur solaire thermique
La qualité des matériaux constitue le fondement de tout panneau solaire thermique performant. Cette phase critique détermine non seulement l’efficacité énergétique du capteur, mais également sa résistance aux contraintes environnementales extrêmes. Les ingénieurs sélectionnent chaque composant selon des critères techniques précis, évalués par des tests de laboratoire rigoureux.
Choix du verre trempé à faible teneur en fer et traitement antireflet
Le verre de couverture joue un rôle primordial dans la transmission de l’énergie solaire vers l’absorbeur. Les fabricants privilégient un verre trempé à faible teneur en fer dont la transmission lumineuse atteint 91% minimum. Ce matériau spécialisé contient moins de 0,02% d’oxyde de fer, réduisant considérablement l’absorption parasite qui transformerait l’énergie lumineuse en chaleur perdue.
Le traitement antireflet appliqué sur la face externe améliore encore les performances. Cette couche nanométrique d’oxyde de silicium augmente la transmission de 3 à 4%, optimisant ainsi le rendement global du capteur. L’épaisseur standard de 3,2 mm garantit une résistance mécanique suffisante contre la grêle et les contraintes thermiques cycliques.
Propriétés d’absorption du revêtement sélectif en chrome noir ou oxyde de titane
L’absorbeur sélectif représente le cœur technologique du panneau solaire thermique. Deux technologies dominent le marché : le chrome noir et l’oxyde de titane. Le chrome noir offre une absorption solaire de 95% avec une émissivité thermique inférieure à 5% à 100°C. Cette sélectivité spectrale exceptionnelle minimise les pertes radiatives.
L’oxyde de titane, plus récent, présente des performances similaires avec une stabilité thermique supérieure. Sa structure cristalline résiste mieux aux températures de stagnation pouvant dépasser 200°C. Les couches sont déposées par pulvérisation cathodique sous vide, garantissant une adhérence parfaite et une uniformité sur toute la surface d’absorption.
Spécifications techniques des tubes en cuivre pour circuit hydraulique
Le circuit hydraulique utilise exclusivement du cuivre désoxydé de qualité Cu-DHP selon la norme EN 1057. Ce matériau présente une conductivité thermique de 401 W/m·K, optimisant les échanges thermiques entre l
thermique et l’absorbeur. Le diamètre extérieur des tubes en cuivre varie généralement entre 8 et 12 mm, avec une épaisseur de paroi de 0,5 à 0,8 mm pour supporter une pression de service allant jusqu’à 10 bars.
Les tubes collecteurs principaux, situés en partie haute et basse du panneau solaire thermique, adoptent souvent des diamètres supérieurs (18 à 22 mm) afin de limiter les pertes de charge hydrauliques. La rugosité interne très faible du cuivre laminé réduit les turbulences et favorise un écoulement stable du fluide caloporteur. Un traitement de passivation interne peut être appliqué pour limiter la corrosion, en particulier lorsque l’on utilise des mélanges eau-glycol à haute température sur plusieurs décennies.
Les cintrages sont réalisés à froid, à l’aide de cintreuses adaptées, pour préserver l’intégrité mécanique et le diamètre interne des conduites. Les extrémités des tubes sont évasées ou préparées pour des raccords brasés, ce qui garantit la fiabilité du circuit sous pression. L’ensemble de ces spécifications techniques assure une compatibilité totale avec les circuits de chauffage et les ballons solaires standards du marché.
Isolation thermique haute performance : laine de roche et polyuréthane expansé
L’isolation arrière et latérale du panneau solaire thermique joue un rôle déterminant dans la limitation des pertes de chaleur. Les fabricants combinent généralement de la laine de roche haute densité (40 à 60 kg/m³) et du polyuréthane expansé pour atteindre des conductivités thermiques inférieures à 0,035 W/m·K. Cette double isolation réduit significativement les pertes par conduction vers l’arrière du capteur, surtout en conditions hivernales.
La laine de roche, incombustible et stable à haute température, est utilisée en couche principale au fond du caisson. Elle résiste à des températures dépassant 250°C sans dégradation notable, ce qui est indispensable en cas de stagnation prolongée du panneau solaire thermique. Le polyuréthane expansé, appliqué en complément ou en inserts périphériques, assure une excellente étanchéité à l’air et limite les ponts thermiques au niveau du châssis.
Les panneaux isolants sont dimensionnés avec une épaisseur typique de 30 à 60 mm, en fonction des exigences de performance et des contraintes de coût. Leur découpe précise permet un ajustement parfait autour du circuit hydraulique et des fixations mécaniques. En association avec le vitrage et le revêtement sélectif, cette isolation haute performance contribue directement à l’obtention de rendements supérieurs à 80% pour les meilleurs capteurs solaires thermiques plans.
Assemblage du système d’absorption et circuit caloporteur
Une fois les matériaux sélectionnés, la phase d’assemblage du système d’absorption et du circuit caloporteur constitue le cœur du processus de fabrication. C’est à ce stade que l’on transforme un ensemble de composants bruts en un capteur solaire thermique cohérent, capable de transférer efficacement la chaleur du soleil vers le fluide. Les opérations de soudage, de dépôt de revêtement et de raccordement hydraulique doivent être réalisées avec une précision industrielle, car la moindre imperfection peut impacter durablement les performances et la fiabilité du capteur.
Soudage des ailettes d’absorption sur les tubes collecteurs
Les ailettes absorbantes, généralement constituées de feuilles de cuivre ou d’aluminium recouvertes d’un revêtement sélectif, sont intimement liées aux tubes en cuivre du circuit caloporteur. Le soudage des ailettes sur les tubes vise à garantir un contact thermique maximal pour limiter les résistances de conduction. Les fabricants utilisent principalement le brasage tendre à base d’alliages étain-cuivre ou le brasage fort avec des alliages argent, en fonction des contraintes de température et de coût.
Les feuilles métalliques sont préformées pour épouser le contour des tubes en cuivre (profil en oméga ou en U) puis positionnées automatiquement par des machines de placement. Un flux décapant est appliqué pour favoriser l’adhérence de la brasure et éliminer les oxydes de surface. Le passage dans un four de brasage à température contrôlée (entre 220°C et 650°C selon la brasure) assure une liaison métallurgique homogène entre les ailettes et les tubes.
Une bonne qualité de soudage se traduit par une résistance thermique de contact très faible, de l’ordre de 0,5 à 1,0 K/W·m² d’échange. À l’inverse, une soudure incomplète ou irrégulière peut générer des zones « mortes » où la chaleur n’est pas correctement transférée vers le fluide caloporteur. C’est pourquoi de nombreux fabricants réalisent des contrôles non destructifs (inspection visuelle automatisée, tests thermographiques) pour vérifier la continuité du soudage sur l’ensemble de la surface de l’absorbeur.
Application du revêtement sélectif par pulvérisation cathodique
Le revêtement sélectif en chrome noir ou oxyde de titane est généralement appliqué sur les ailettes avant l’assemblage, mais certains procédés prévoient un dépôt après brasage. La pulvérisation cathodique (sputtering) se déroule en chambre à vide, où une cible métallique est bombardée par des ions, projetant des atomes qui se déposent sur la surface de l’absorbeur. Ce procédé permet de contrôler très finement l’épaisseur (quelques centaines de nanomètres) et la structure du film.
Les paramètres de dépôt – pression, tension d’arc, composition gazeuse (argon, azote, oxygène) – sont ajustés pour obtenir la meilleure combinaison entre absorption solaire (α) et émissivité thermique (ε). Par exemple, un absorbeur haute performance affichera typiquement α ≈ 0,95 et ε ≈ 0,05 à 100°C. Ces valeurs se traduisent par une excellente capacité à capter les rayonnements solaires tout en limitant les pertes infrarouges vers l’environnement.
La pulvérisation cathodique garantit également une très bonne adhérence du revêtement aux substrats métalliques, même en cas de cycles thermiques répétés. Des tests d’adhérence (type cross-cut) et de vieillissement accéléré en brouillard salin ou en atmosphère humide chaude permettent de vérifier la stabilité à long terme du film. Pour vous, utilisateur final, cela signifie un maintien du rendement optique du panneau solaire thermique sur une durée de vie pouvant dépasser 25 ans.
Raccordement hydraulique des collecteurs par manchons en laiton
Une fois l’absorbeur finalisé, les tubes collecteurs de départ et de retour sont raccordés par des manchons en laiton ou des raccords filetés spécifiques. Le laiton, alliage de cuivre et de zinc, offre une excellente résistance mécanique, une bonne tenue à la corrosion et une compatibilité parfaite avec les tubes en cuivre. Ces manchons assurent l’interface entre le panneau solaire thermique et le reste de l’installation hydraulique (ballon solaire, régulation, pompe).
Le raccordement peut être réalisé par brasage, par sertissage ou via des raccords à olive, selon la philosophie du fabricant. L’objectif est d’obtenir une jonction parfaitement étanche, capable de supporter une pression de service courante de 3 à 6 bars, avec des pointes possibles lors des essais de pression. Les joints toriques en EPDM ou en FKM, résistants aux fluides antigel et aux hautes températures, sont fréquemment utilisés pour garantir la longévité des assemblages.
Les collecteurs sont souvent équipés de dispositifs de purge d’air et de points de vidange, facilitant ainsi la mise en service et la maintenance du circuit caloporteur. Une conception soignée de ces raccordements hydrauliques simplifie le travail de l’installateur sur site et réduit les risques de fuite au cours de la durée de vie du système solaire thermique. Vous bénéficiez ainsi d’une installation plus fiable et plus simple à entretenir.
Tests d’étanchéité à la pression de service de 6 bars
Avant d’intégrer l’absorbeur dans son caisson, les fabricants procèdent à des tests d’étanchéité systématiques. Le circuit caloporteur est mis sous pression, généralement à 1,5 fois la pression de service nominale. Pour un panneau solaire thermique conçu pour 6 bars, l’essai est donc réalisé autour de 9 bars. Cette mise en pression permet de détecter la moindre micro-fuite au niveau des soudures, des coudes ou des raccords.
Les bancs d’essai automatisés enregistrent la chute éventuelle de pression sur une durée définie (souvent 30 minutes à 1 heure). Une stabilité parfaite de la pression indique une étanchéité satisfaisante du circuit. En complément, un test à l’air comprimé avec détection par bain moussant ou capteurs de fuite peut être utilisé pour localiser précisément les défauts éventuels. Tout capteur présentant une anomalie est écarté ou renvoyé en atelier de réparation.
Ces contrôles d’étanchéité, imposés par les normes de fabrication des panneaux solaires thermiques, constituent un gage de sécurité pour l’utilisateur. Ils réduisent considérablement le risque de fuite de fluide caloporteur sur le toit, avec les désagréments et les coûts de maintenance associés. En optant pour des capteurs certifiés, vous avez l’assurance que chaque panneau a passé avec succès ces essais rigoureux avant de quitter l’usine.

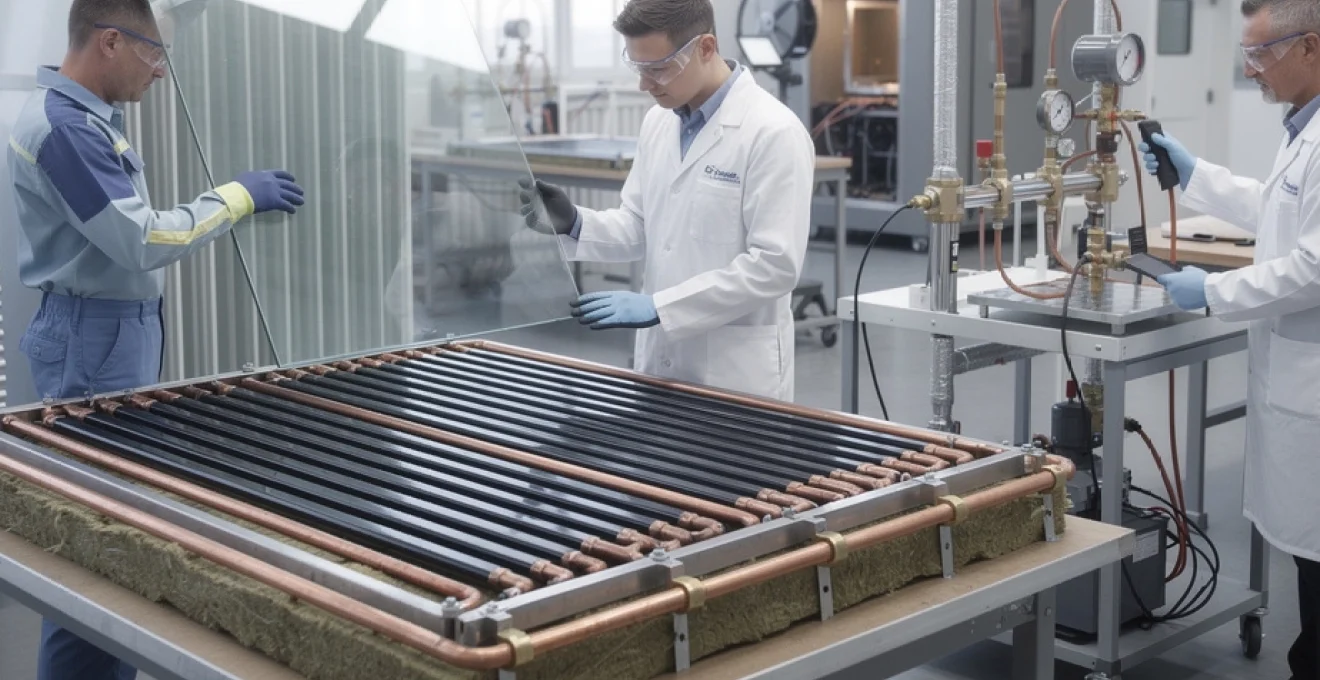

Intégration des composants dans le caisson isolé
Une fois l’absorbeur testé et validé, vient l’étape d’intégration dans le caisson isolé, qui confère au panneau solaire thermique sa forme finale. Le caisson est généralement constitué d’un cadre en aluminium extrudé, parfois en acier galvanisé, conçu pour résister aux charges de vent et de neige ainsi qu’aux dilatations thermiques. Le fond du caisson reçoit l’isolant (laine de roche, polyuréthane) soigneusement ajusté, tandis que les bords sont munis de joints pour assurer l’étanchéité à l’air et à l’eau.
L’absorbeur est ensuite positionné sur l’isolant à l’aide de supports métalliques ou de brides, de manière à éviter tout contact direct avec le fond du caisson qui pourrait créer des ponts thermiques. Un espace d’air contrôlé est parfois maintenu pour améliorer la répartition des températures et limiter les contraintes mécaniques. Les points de fixation sont conçus pour supporter les cycles de dilatation et de contraction de l’absorbeur sans provoquer de déformation ni de bruit parasite.
Le vitrage en verre trempé à faible teneur en fer est enfin posé sur le cadre, puis fixé à l’aide de parcloses en aluminium et de joints en EPDM ou en silicone. Ce « sandwich » — isolant, absorbeur, vitrage — fonctionne un peu comme un thermos : il capte la chaleur grâce au revêtement sélectif et au corps noir, puis la conserve grâce à l’effet de serre du vitrage et à l’isolation arrière. Le caisson est ensuite équipé de ses rails ou systèmes de fixation destinés à la toiture ou à la structure porteuse.
Pour garantir la longévité du capteur solaire thermique, un soin particulier est apporté à la gestion de la condensation et de la ventilation interne. De petits orifices de mise à l’air, associés à des membranes respirantes, permettent d’équilibrer la pression sans laisser pénétrer l’eau liquide. Cette conception prévient l’apparition de buée persistante derrière le verre, qui pourrait diminuer la transmission solaire et donc le rendement du panneau. Vous obtenez ainsi un capteur robuste, étanche et performant, prêt à être installé en toiture ou au sol.
Contrôle qualité et certification selon norme EN 12975
Au-delà de la fabrication, les panneaux solaires thermiques doivent satisfaire à des exigences de performance et de sécurité définies par la norme EN 12975 (remplacée progressivement par la norme ISO 9806, mais encore largement utilisée comme référence). Cette phase de contrôle qualité et de certification garantit que les capteurs offrent le rendement annoncé et qu’ils résistent aux conditions climatiques extrêmes. Elle constitue un critère essentiel pour l’obtention du label européen Solar Keymark, gage de fiabilité pour les particuliers comme pour les professionnels.
Tests de résistance thermique et rendement optique
Les laboratoires accrédités soumettent les panneaux solaires thermiques à une série de tests normalisés pour évaluer leur comportement thermique. Le rendement optique (η0) est mesuré en conditions de rayonnement standard (souvent 1000 W/m²) et de différences de température contrôlées entre le fluide caloporteur et l’air ambiant. Cette valeur, typiquement comprise entre 0,70 et 0,85 pour les capteurs plans vitrés, reflète la capacité du panneau à convertir le rayonnement solaire incident en chaleur utile.
Des essais de résistance thermique sont également réalisés en exposant les capteurs à des températures élevées de stagnation (jusqu’à 200-250°C) pendant plusieurs heures voire plusieurs jours. Ces tests vérifient que le revêtement sélectif ne se dégrade pas, que le vitrage ne se fissure pas et que l’isolant ne perd pas ses propriétés. En parallèle, des cycles de gel-dégel et de chocs thermiques (passage rapide de températures basses à hautes) évaluent la tenue mécanique et l’étanchéité du caisson.
À l’issue de ces tests, un rapport détaillé est établi, précisant les performances mesurées ainsi que les éventuelles limites d’utilisation. Pour vous, cela permet de comparer objectivement différents modèles de panneaux solaires thermiques sur des bases scientifiques, plutôt que sur de simples arguments commerciaux. Un capteur ayant passé avec succès ces épreuves est conçu pour résister aux contraintes climatiques que l’on rencontre dans la plupart des régions d’Europe.
Mesure du coefficient de perte thermique K1 et K2
Outre le rendement optique, la norme EN 12975 exige la détermination des coefficients de perte thermique K1 et K2. K1, exprimé en W/m²·K, représente les pertes linéaires du capteur, principalement par conduction et convection. K2, exprimé en W/m²·K², traduit les pertes supplémentaires liées aux différences de température plus élevées, souvent dominées par le rayonnement. Plus ces coefficients sont faibles, plus le panneau solaire thermique conserve la chaleur produite, en particulier par temps froid.
Concrètement, les essais consistent à mesurer la puissance thermique délivrée par le capteur pour différentes valeurs de (Tm – Ta), où Tm est la température moyenne du fluide dans le panneau et Ta la température de l’air extérieur. Les résultats sont ajustés à un modèle mathématique qui permet d’identifier K1 et K2. Cette approche est un peu l’équivalent du calcul de la consommation d’une voiture à différentes vitesses : elle vous aide à savoir comment le panneau se comportera dans des situations réelles variées.
Pour un capteur plan vitré de bonne qualité, K1 se situe généralement entre 3 et 4 W/m²·K, tandis que K2 reste inférieur à 0,02 W/m²·K². Ces données, fournies sur les fiches techniques, permettent aux bureaux d’études et aux installateurs de dimensionner précisément une installation solaire thermique en fonction du climat de la région et des besoins du bâtiment. En tant que particulier, vous pouvez également les utiliser pour comparer la performance de plusieurs modèles lorsque vous envisagez un projet de chauffe-eau solaire ou de système solaire combiné.
Validation des performances selon solar keymark européen
Le label Solar Keymark, reconnu dans toute l’Europe, constitue une étape supplémentaire de validation des panneaux solaires thermiques. Pour l’obtenir, le fabricant doit soumettre ses capteurs à des essais réalisés par un laboratoire indépendant accrédité, selon les protocoles de la norme EN 12975 (ou ISO 9806). Les performances mesurées – rendement optique, coefficients K1 et K2, pertes en stagnation, résistance mécanique – sont ensuite évaluées par un organisme certificateur.
En pratique, le Solar Keymark fonctionne comme un « passeport de qualité » : il atteste que le panneau solaire thermique a été testé de manière objective et qu’il répond à des critères minimums de performance et de durabilité. De nombreux dispositifs d’aides publiques et de subventions, en France comme dans d’autres pays européens, exigent d’ailleurs l’utilisation de capteurs certifiés Solar Keymark pour être éligibles. C’est le cas, par exemple, de certaines primes énergie ou des subventions régionales.
Pour vous, choisir un panneau solaire thermique portant le logo Solar Keymark, c’est réduire le risque de contre-performance et faciliter vos démarches administratives. Vous avez la garantie que les valeurs indiquées sur la fiche technique correspondent à des mesures réelles et reproductibles, et non à de simples estimations. Dans un contexte de transition énergétique, cette transparence est essentielle pour développer des installations solaires thermiques fiables et rentables sur le long terme.
Techniques d’optimisation du rendement énergétique
Une fois le panneau solaire thermique conçu et certifié, différentes techniques d’optimisation permettent d’en tirer le maximum de performance sur le terrain. Vous vous demandez comment transformer un bon capteur en une installation solaire vraiment efficace au quotidien ? L’analogie avec un moteur automobile est parlante : même avec un excellent moteur, sans un bon réglage, un carburant adapté et une conduite optimisée, vous ne profiterez jamais de ses performances théoriques.
La première clé réside dans l’orientation et l’inclinaison des panneaux solaires thermiques. Une orientation plein sud et un angle compris entre 30° et 45° par rapport à l’horizontale maximisent la captation annuelle de rayonnement, surtout pour la production d’eau chaude sanitaire. Dans les régions moins ensoleillées ou lorsque l’on vise un appui plus marqué au chauffage, une inclinaison plus importante (jusqu’à 60°) peut être privilégiée pour améliorer la production en hiver. L’objectif est d’aligner au mieux les capteurs sur la course moyenne du soleil tout au long de l’année.
La seconde clé d’optimisation concerne l’hydraulique et la régulation du système solaire thermique. Un débit de circulation correctement ajusté (souvent entre 20 et 40 l/h·m² de capteurs) permet de maintenir un ΔT (écart de température entre entrée et sortie du panneau) optimal, généralement autour de 10 à 15°C. Une régulation différentielle compare en permanence la température du fluide à la sortie des capteurs à celle du ballon de stockage et enclenche la pompe uniquement lorsque la production de chaleur est réellement intéressante. De cette manière, vous évitez de faire circuler inutilement le fluide par temps couvert ou en fin de journée.
Enfin, l’isolation des tuyauteries extérieures et la qualité du ballon solaire jouent un rôle crucial. Un ballon mal isolé ou des canalisations non protégées peuvent annuler une partie des gains obtenus par le panneau solaire thermique. On recommande des épaisseurs d’isolant de 20 à 30 mm minimum sur les conduites extérieures et des ballons dont les pertes statiques sont inférieures à 1,5 kWh/24h pour 200 litres. En soignant ces détails, vous transformez votre installation en un système cohérent, capable de couvrir 50 à 80% de vos besoins annuels en eau chaude sanitaire, voire une part significative de votre chauffage selon le dimensionnement.
En résumé, la performance d’un panneau solaire thermique ne dépend pas seulement de sa fabrication en usine, aussi avancée soit-elle. Elle repose tout autant sur la qualité de son intégration, de son réglage et de son environnement. En combinant un capteur certifié, une installation bien conçue et quelques bonnes pratiques d’utilisation, vous disposerez d’un outil fiable pour réduire durablement vos factures d’énergie et votre empreinte carbone.
