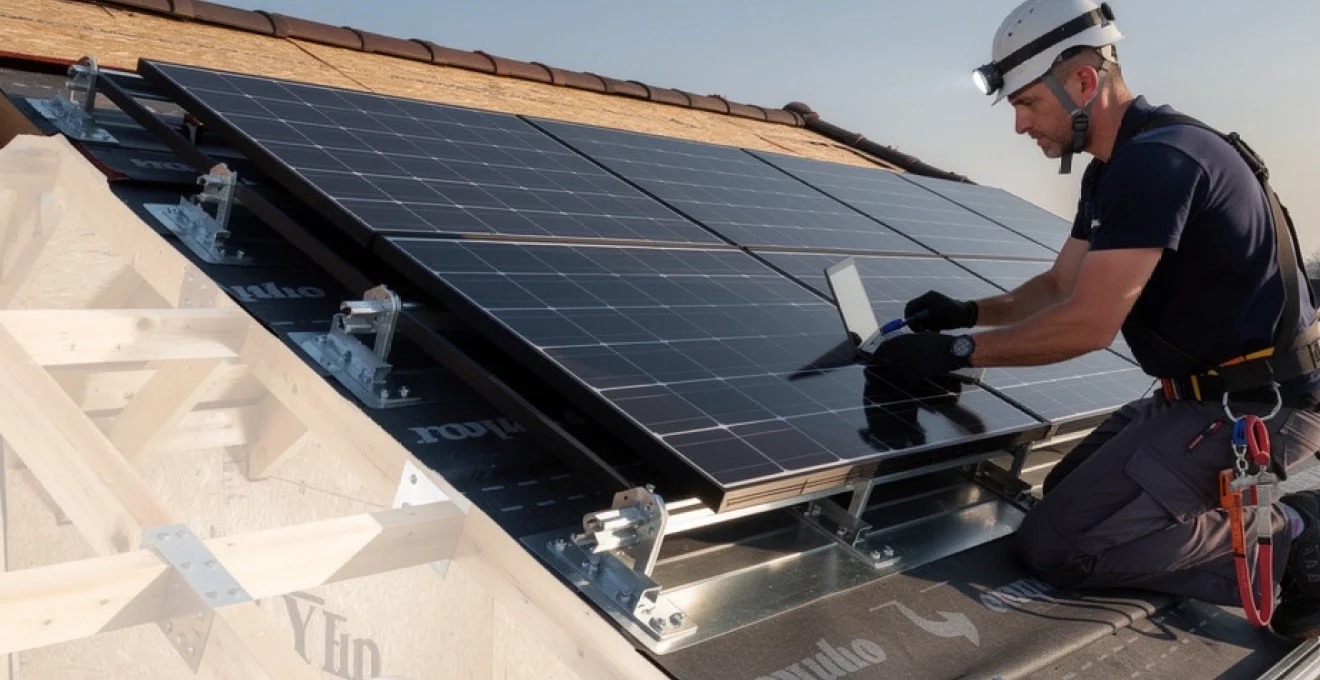

L’installation de panneaux photovoltaïques sur une charpente fermette représente un défi technique particulier qui nécessite une expertise approfondie. Ces structures industrialisées, composées d’éléments en bois assemblés par des connecteurs métalliques estampés, offrent une solution économique et efficace pour la construction moderne. Cependant, leur conception spécifique impose des contraintes particulières lors de l’installation de systèmes solaires. La réussite de ce type de projet dépend essentiellement d’une analyse structurelle rigoureuse, du choix de systèmes de fixation adaptés et du respect scrupuleux des normes en vigueur. Les enjeux sont considérables : sécurité des occupants, préservation de l’intégrité du bâti et optimisation de la production énergétique.
Analyse structurelle des charpentes fermettes pour l’installation photovoltaïque
L’évaluation préalable de la structure constitue l’étape fondamentale de tout projet photovoltaïque sur fermettes. Cette analyse technique approfondie détermine la faisabilité de l’installation et conditionne le choix des systèmes de fixation. Les charpentes fermettes, par leur conception industrialisée, présentent des caractéristiques mécaniques spécifiques qu’il convient d’analyser méthodiquement.
Calcul de la charge admissible des fermettes industrielles W et king post
Les fermettes de type W, également appelées fermettes en treillis, constituent la configuration la plus répandue dans la construction contemporaine. Leur capacité portante varie généralement entre 150 et 250 kg/m², selon l’essence de bois utilisée et la section des éléments constitutifs. Les fermettes King Post, caractérisées par leur poteau central vertical, offrent une résistance supérieure pouvant atteindre 300 kg/m² dans certaines configurations. La charge additionnelle des panneaux solaires, estimée entre 15 et 25 kg/m², reste largement dans les limites acceptables, mais nécessite une vérification précise des points d’ancrage.
Vérification de l’espacement des connecteurs métalliques estampés
Les connecteurs métalliques estampés, véritables articulations de la fermette, constituent les points critiques de la structure. Leur espacement, généralement compris entre 60 et 120 cm selon le type de fermette, détermine les zones d’ancrage possibles pour les systèmes de fixation photovoltaïques. Une attention particulière doit être portée à l’état de ces connecteurs, car toute déformation ou corrosion pourrait compromettre l’intégrité structurelle lors de l’ajout de charges supplémentaires. L’inspection visuelle, complétée par des mesures de déformation sous charge, permet d’identifier les zones d’ancrage optimales.
Évaluation de la résistance du voligeage OSB et contreplaqué
Le voligeage, qu’il soit en OSB (Oriented Strand Board) ou en contreplaqué, constitue le support direct des éléments de couverture et des systèmes de fixation photovoltaïques. L’OSB standard de 18 mm d’épaisseur présente une résistance à la flexion de 20 N/mm², suffisante pour supporter les charges ponctuelles des fixations solaires. Le contreplaqué, bien que plus coûteux, offre une résistance supérieure et une meilleure durabilité dans le temps. L’état d’humidité du voligeage influence directement ses propriétés mécaniques : un taux d’humidité supérieur à 18% peut réduire signific
…L’état d’humidité du voligeage influence directement ses propriétés mécaniques : un taux d’humidité supérieur à 18% peut réduire significativement sa capacité portante et favoriser les déformations différées. Avant toute fixation de panneaux solaires sur charpente fermette, il est donc recommandé d’effectuer des mesures hygrométriques et de vérifier l’absence de zones de pourriture, de délamination ou de gonflement anormal. Si des faiblesses sont détectées, un renforcement local par doublage de plaques OSB ou contreplaqué, ou la mise en place de pièces de répartition, permet de sécuriser durablement l’ancrage photovoltaïque.
Contrôle de la conformité aux normes eurocode 5 et DTU 31.1
La fixation d’un panneau solaire sur une charpente fermette ne peut être envisagée sans un contrôle rigoureux de la conformité aux textes normatifs en vigueur. L’Eurocode 5 (EN 1995-1-1) définit les règles de calcul des structures en bois, en intégrant les charges permanentes, les surcharges climatiques (neige, vent) et les charges additionnelles liées aux équipements techniques comme les panneaux photovoltaïques. Le DTU 31.1, dédié aux constructions à ossature bois, complète ce cadre en précisant les prescriptions de mise en œuvre, les classes de service et les exigences de durabilité des éléments structurels.
Dans la pratique, l’ingénieur structure vérifie que l’adjonction d’une charge surfacique de l’ordre de 15 à 25 kg/m² liée au système photovoltaïque reste compatible avec les hypothèses de calcul initiales de la charpente. Si ces hypothèses ne sont pas connues, une « requalification » de la structure est réalisée, en s’appuyant sur les sections réelles, les essences de bois et l’état des assemblages. Tout dépassement des contraintes admissibles impose soit une réduction de la surface de panneaux, soit la mise en œuvre de renforts structurels, par exemple des contrefiches supplémentaires ou un doublage de certaines fermettes.
Le respect d’Eurocode 5 et du DTU 31.1 garantit non seulement la sécurité, mais aussi la pérennité de l’installation photovoltaïque sur fermette. En cas de sinistre, les assureurs se réfèrent systématiquement à ces normes pour apprécier la conformité des travaux. S’entourer d’un bureau d’études et d’un installateur qualifiés permet donc de sécuriser votre investissement et d’éviter tout litige futur avec votre assureur ou votre mairie.
Systèmes de fixation spécialisés pour toitures à fermettes
Une fois l’analyse structurelle réalisée, le choix des systèmes de fixation devient l’enjeu central de votre projet solaire sur charpente fermette. Chaque type de couverture – tuiles mécaniques, bac acier, ardoises naturelles – requiert une solution d’ancrage spécifique, conçue pour travailler avec la structure et non contre elle. L’objectif est double : transmettre les efforts aux fermettes industrialisées sans créer de points de faiblesse, et préserver l’étanchéité de la toiture sur le long terme.
Les fabricants de systèmes de montage photovoltaïques ont développé des gammes complètes de crochets, étriers et fixations traversantes adaptés aux contraintes des fermettes. Ces accessoires sont généralement réalisés en aluminium extrudé ou en acier inoxydable, avec des traitements anticorrosion renforcés, pour résister à plus de 25 ans d’exposition aux intempéries. Comment s’y retrouver parmi toutes ces références et sélectionner le bon système de fixation de panneau solaire sur fermette pour votre toiture ? C’est ce que nous allons détailler ci-dessous.
Crochets de toiture schletter et K2 systems pour tuiles mécaniques
Sur les toitures en tuiles mécaniques, les crochets de toiture constituent la solution de référence pour la fixation de panneaux solaires. Les fabricants comme Schletter et K2 Systems proposent des crochets réglables en hauteur et en largeur, conçus pour se glisser entre les liteaux sans casser la tuile ni écraser la volige. Ces crochets sont directement vissés dans les chevrons ou dans les fermettes, via des tire-fonds en acier inoxydable dimensionnés pour reprendre les efforts de soulèvement dus au vent.
La géométrie spécifique des crochets Schletter et K2 Systems permet de compenser les irrégularités de planéité des toitures anciennes tout en garantissant une surface plane pour les rails photovoltaïques. Les modèles à hauteur réglable sont particulièrement adaptés aux charpentes fermettes, où les tolérances dimensionnelles et les flèches peuvent varier d’une travée à l’autre. Une implantation soignée, avec un entraxe régulier entre crochets et un alignement précis, assure une répartition homogène des charges sur l’ensemble des fermettes.
Pour limiter les risques d’infiltration, les tuiles au droit des crochets sont généralement meulées ou légèrement évidées, afin de permettre le passage de la partie verticale du crochet sans créer de point de pression. Des accessoires complémentaires comme les capuchons d’étanchéité ou les plaques d’étanchéité auto-adhésives viennent finaliser le dispositif. Le résultat ? Un système de fixation de panneaux solaires sur tuiles mécaniques à la fois robuste, durable et visuellement discret.
Étriers de fixation wagner solar et mounting systems
Pour les toitures comportant un support continu en voligeage (OSB, contreplaqué) recouvert de tuiles ou de bardeaux, les étriers de fixation offrent une alternative intéressante aux crochets classiques. Les systèmes développés par Wagner Solar et Mounting Systems se composent d’étriers métalliques plats, ancrés directement dans le support bois via des vis structurelles, sur lesquels viennent se boulonner les rails en aluminium. Ce principe permet un réglage fin de la hauteur et de l’alignement, tout en minimisant les contraintes locales sur les tuiles.
Les étriers Wagner Solar sont souvent utilisés en combinaison avec des kits de pénétration étanche prédécoupés, qui simplifient la traversée de la couverture et la reprise d’étanchéité. Mounting Systems propose quant à lui des étriers spécifiques pour fermettes, avec des platines élargies permettant de mieux répartir les efforts sur le voligeage et d’éviter les concentrations de contraintes. Sur une charpente fermette, cette répartition est essentielle pour ne pas fragiliser les zones entre connecteurs métalliques estampés.
Ce type de fixation est particulièrement adapté lorsque l’on souhaite installer des panneaux photovoltaïques sur une toiture existante sans remplacer la couverture. Il permet aussi de s’adapter à des configurations complexes, par exemple en présence de fenêtres de toit, de cheminées ou de noues, grâce à une grande modularité des pièces. Là encore, le choix du bon étrier et le dimensionnement du nombre de points d’ancrage se font sur la base d’une étude structurelle préalable.
Bacs acier avec système Click-Fit et IronRidge
Les toitures en bac acier posées sur charpente fermette gagnent en popularité, notamment dans les bâtiments agricoles et les maisons contemporaines. Pour ces configurations, des systèmes spécifiques comme Click-Fit ou IronRidge permettent une fixation de panneaux solaires rapide et sécurisée, en se reprenant directement sur les nervures du bac acier ou sur les pannes intermédiaires. Le principe est simple : des pinces ou étriers viennent se clipser ou se visser sur le profil trapézoïdal, sans nécessiter de lourds travaux de perçage.
Le système Click-Fit, très répandu en Europe, repose sur des rails à emboîtement rapide qui réduisent considérablement le temps de pose. Les panneaux sont verrouillés par simple pression, un peu comme un « Lego » technique pour toiture, ce qui diminue le risque d’erreur humaine et améliore la régularité de l’installation. IronRidge, largement utilisé dans les pays anglo-saxons, propose pour sa part des rails et fixations dimensionnés pour des charges de vent et de neige élevées, avec des profils renforcés appropriés aux grandes portées.
Sur une charpente fermette, l’enjeu majeur est de s’assurer que les efforts transmis par les pinces de bac acier sont bien repris par les fermettes ou les pannes situées en dessous. Une implantation aléatoire des fixations sur le bac, sans correspondance avec la structure, peut conduire à des déformations locales et à une fatigue prématurée des tôles. C’est pourquoi les installateurs sérieux réalisent toujours un calepinage précis, en superposant le plan de charpente et le plan de couverture avant de percer ou de serrer la première vis.
Fixations traversantes étanches EPDM pour ardoises naturelles
Les toitures en ardoises naturelles, fréquentes dans de nombreuses régions françaises, exigent une approche encore plus délicate pour l’installation de panneaux solaires sur fermette. Les fixations traversantes étanches avec joint EPDM constituent la solution la plus fiable pour garantir à la fois la tenue mécanique et l’étanchéité. Le principe consiste à percer l’ardoise et le support bois, puis à insérer une tige filetée ou un goujon inox, muni d’une collerette et d’une rondelle EPDM comprimée lors du serrage.
Ce type de fixation est souvent associé à des platines ou sabots métalliques, qui servent de base aux rails photovoltaïques. L’EPDM, matériau élastomère très résistant aux UV et aux variations de température, assure une étanchéité durable autour de la tige, même en cas de légers mouvements de la charpente. Pour les charpentes fermettes, où les déformations peuvent être plus importantes que sur une charpente traditionnelle massive, cette capacité d’absorption des mouvements est un atout majeur.
La pose de ces fixations traverse plusieurs couches sensibles : ardoise, volige, pare-pluie, éventuellement écran de sous-toiture. Chaque percement doit donc être planifié et exécuté avec une précision millimétrique, à la manière d’un chirurgien qui intervient sur des tissus superposés. Une mauvaise position peut entraîner la fissuration d’ardoises, des infiltrations lentes mais progressives, ou encore un ancrage insuffisant dans la fermette. D’où l’importance de confier ce type d’intervention à des professionnels formés à la fois à la couverture ardoise et au photovoltaïque.
Mise en œuvre technique de l’ancrage photovoltaïque
Au-delà du choix des composants, la réussite de la fixation de panneaux solaires sur une charpente fermette repose sur une mise en œuvre méthodique. On peut comparer cette étape au montage d’un échafaudage : même avec les meilleurs éléments, un montage approximatif compromet la stabilité de l’ensemble. Chaque vis, chaque rail, chaque crochet doit être positionné, serré et contrôlé selon un protocole précis, validé par le fabricant du système de montage.
La première phase consiste à reporter sur la toiture le calepinage établi en amont, en marquant l’emplacement des rails et des points d’ancrage sur les fermettes. Les installateurs vérifient ensuite l’alignement horizontal et vertical des lignes de fixation à l’aide de lasers ou de cordeaux, afin d’éviter toute torsion des panneaux. Un rail mal aligné peut créer des contraintes mécaniques sur les cadres des modules et réduire leur durée de vie.
Les points d’ancrage sont alors réalisés en respectant scrupuleusement les couples de serrage préconisés par les fabricants. Un serrage insuffisant augmente le risque de desserrage sous l’effet des vibrations et des cycles thermiques, tandis qu’un serrage excessif peut déformer les profils aluminium ou écraser le bois support. Dans les installations les plus exigeantes, des clés dynamométriques sont utilisées pour garantir une répétabilité parfaite de l’opération sur l’ensemble des fixations.
Une fois les rails posés et contrôlés, les panneaux photovoltaïques sont installés rangée par rangée, en utilisant des brides intermédiaires et des brides de fin conformes aux systèmes choisis (Schletter, K2, IronRidge, etc.). Le câblage électrique est intégré au fur et à mesure, en veillant à ce que les câbles ne frottent pas sur les arêtes vives et soient correctement fixés sous les modules. Vous l’aurez compris : la mise en œuvre technique de l’ancrage photovoltaïque sur fermette est un processus global, où chaque détail compte pour la sécurité, la performance et la longévité de l’installation.
Étanchéité et protection contre les infiltrations d’eau
Installer des panneaux photovoltaïques sur une charpente fermette ne doit en aucun cas transformer la toiture en source potentielle de fuites. Au contraire, une installation bien conçue peut renforcer la protection de l’enveloppe, en jouant le rôle de pare-pluie secondaire. La clé réside dans le traitement minutieux de l’étanchéité autour des fixations et dans la gestion des écoulements d’eau de pluie. Comme pour un parapluie, ce ne sont pas les grandes surfaces qui fuient, mais les petites coutures mal protégées.
Les systèmes modernes de fixation intègrent presque toujours des composants d’étanchéité dédiés : joints, rondelles, manchons, solins. Mais leur efficacité dépend directement de la qualité de la pose et du respect de la compatibilité des matériaux (bois, métal, bitume, membranes synthétiques). Pour garantir une toiture durablement étanche sous panneaux solaires, plusieurs familles de produits sont mises en œuvre : joints butyl, mastics polyuréthane, écrans de sous-toiture, solins métalliques et membranes auto-adhésives pour les points singuliers.
Application de joints butyl et mastics polyuréthane sikaflex
Les joints butyl jouent un rôle central dans la protection des percements et des fixations traversantes. Sous forme de bandes ou de cordons préformés, ils sont appliqués entre les platines de fixation et la couverture (tuile, bac acier, ardoise) pour créer une barrière étanche à l’eau. Leur grande capacité d’adhérence sur de nombreux supports, même légèrement humides, en fait un allié précieux pour la fixation de panneaux solaires sur toiture fermette, notamment lors de chantiers réalisés en climat humide.
Les mastics polyuréthane de type Sikaflex viennent en complément pour assurer l’étanchéité des jonctions plus complexes et des recouvrements. Appliqués en cordons continus, ils épousent parfaitement les reliefs des tuiles ou du bac acier, comblent les interstices et absorbent les micro-mouvements de la couverture. La combinaison butyl + Sikaflex est aujourd’hui un standard dans la profession, car elle associe adhérence immédiate, élasticité durable et excellente résistance aux UV.
Pour être efficaces, ces produits doivent être utilisés conformément aux préconisations des fabricants : préparation des supports, températures de mise en œuvre, épaisseur minimale, temps de polymérisation. Une erreur fréquente consiste à utiliser le mastic comme « rattrapage » d’une fixation mal positionnée ; or, le mastic n’a pas vocation à compenser un défaut mécanique, mais bien à assurer une étanchéité complémentaire sur un assemblage déjà fiable.
Pose d’écrans de sous-toiture Delta-Vent et tyvek
Les écrans de sous-toiture, tels que les membranes respirantes Delta-Vent ou Tyvek, constituent une seconde ligne de défense contre les infiltrations d’eau sous panneaux solaires. Posés directement sur le voligeage ou les chevrons, ils assurent à la fois une protection complémentaire contre les pénétrations accidentelles d’eau et une gestion efficace de la vapeur d’eau provenant de l’intérieur du bâtiment. Sur une charpente fermette, où l’espace intérieur est souvent aménagé en combles habitables, cette fonction de régulation hygrothermique est particulièrement importante.
Lorsqu’on installe un système photovoltaïque sur une toiture existante, il est parfois possible de vérifier l’état de l’écran de sous-toiture en soulevant localement la couverture. En cas de membrane absente ou dégradée, la pose partielle d’un écran moderne lors de la réfection des zones concernées peut être envisagée. Il s’agit alors d’une opportunité pour améliorer en même temps la performance énergétique globale de la toiture, en limitant les risques de condensation dans l’isolant.
Les fabricants d’écrans de sous-toiture fournissent des accessoires spécifiques (bandes adhésives, manchons, œillets) pour traiter les perforations liées aux fixations traversantes. L’objectif est de « recoller » la continuité de la membrane autour des tiges filetées ou des vis structurelles, afin de conserver son rôle de pare-pluie et de coupe-vent. Cette étape, souvent invisible une fois la couverture remise en place, n’en est pas moins déterminante pour la durabilité de l’ensemble.
Installation de solins en aluminium prélaqué et zinc naturel
Les solins constituent les pièces maîtresses du traitement des liaisons entre les panneaux photovoltaïques, la couverture et les éléments de toiture (murs, cheminées, lucarnes). En aluminium prélaqué ou en zinc naturel, ils sont façonnés pour épouser parfaitement le profil des tuiles ou du bac acier et guider l’eau de pluie vers les gouttières. Dans le cadre de la pose de panneaux solaires sur une charpente fermette, ils sont particulièrement utiles pour gérer les rives latérales, les faîtages et les bas de pente.
L’aluminium prélaqué offre l’avantage d’une grande légèreté et d’une excellente résistance à la corrosion, avec en prime une esthétique personnalisable grâce à un large choix de teintes. Le zinc naturel, plus traditionnel, séduit par sa durabilité remarquable et sa capacité à s’auto-protéger grâce à la patine qui se forme en surface. Le choix entre ces deux matériaux dépend souvent du contexte architectural et des prescriptions éventuelles du Plan Local d’Urbanisme (PLU).
Sur charpente fermette, la pose des solins doit être pensée en lien étroit avec le système de rails photovoltaïques pour éviter toute interférence mécanique. Les fixations des solins ne doivent pas venir fragiliser les points d’ancrage des rails, et inversement. Là encore, un calepinage précis et des relevés sur site sont indispensables avant de commander les pièces de zinguerie, qu’elles soient standard ou sur mesure.
Traitement des points singuliers avec membranes auto-adhésives
Les points singuliers – pénétrations de conduits, jonctions de différentes pentes, raccords avec des fenêtres de toit – sont les zones les plus sensibles en matière d’étanchéité. Pour les traiter efficacement lors de l’installation de panneaux photovoltaïques sur fermette, les membranes auto-adhésives bitumineuses ou synthétiques sont devenues incontournables. Elles se présentent sous forme de bandes ou de lés souples, dotés d’une face collante protégée par un film pelable, qui viennent épouser les reliefs les plus complexes.
Ces membranes sont particulièrement utiles pour assurer la transition entre les platines de fixation des panneaux et la couverture, ou pour renforcer les solins au droit des zones à fort ruissellement. Grâce à leur capacité à être moulées autour des tiges filetées, des crochets ou des rails, elles créent une enveloppe continue et étanche, comparable à un « pansement haute résistance » sur la toiture. Bien posées, elles compensent les petites irrégularités de surface et absorbent les micro-mouvements de la charpente fermette.
Pour garantir leur tenue dans le temps, il est essentiel de respecter les conditions de pose (température minimale, support propre et sec, marouflage soigné). Une attention particulière doit être portée aux recouvrements entre lés de membrane, qui doivent être suffisants pour éviter tout cheminement capillaire de l’eau. Ce soin du détail peut sembler fastidieux sur le moment, mais il est largement récompensé par l’absence d’infiltrations des années plus tard.
Conformité réglementaire et certifications C2P photovoltaïque
Au-delà des aspects purement techniques, un projet de fixation de panneaux solaires sur charpente fermette doit s’inscrire dans un cadre réglementaire et assurantiel précis. En France, les Avis Techniques (ATec) et les Certifications de Produits et Procédés (C2P) délivrés par le CSTB jouent un rôle clé dans l’acceptation des systèmes de fixation et d’étanchéité par les compagnies d’assurance. Choisir un système bénéficiant d’une certification C2P photovoltaïque, c’est s’assurer qu’il a été testé en conditions réelles et qu’il respecte les règles de l’art.
Les textes de référence – Eurocodes, DTU, NF C 15-100 pour la partie électrique – sont complétés par des guides professionnels QualiPV et des guides de préconisations des fabricants. Ils abordent notamment les questions de résistance au vent (zones de dépression en rives et faîtages), de tenue au feu et de sécurité incendie. Une installation non conforme peut non seulement compromettre la sécurité, mais aussi entraîner un refus de prise en charge par l’assurance en cas de sinistre.
Dans les zones soumises à des contraintes particulières (sites classés, secteurs sauvegardés, périmètres de monuments historiques), le respect du PLU et l’obtention d’autorisations préalables (déclaration de travaux, permis de construire) sont indispensables. Le dossier technique de l’installation devra alors mettre en avant l’intégration architecturale des panneaux, le respect des hauteurs et des teintes, ainsi que l’utilisation de systèmes de fixation discrets. Là encore, être accompagné par un installateur expérimenté sur les charpentes fermettes est un atout décisif.
Maintenance préventive des fixations sur charpentes fermettes
Une fois vos panneaux solaires installés sur la charpente fermette, le travail n’est pas totalement terminé : la maintenance préventive est la garantie d’une production optimisée et d’une longévité maximale de l’installation. À l’image d’une voiture qui nécessite des révisions régulières, un générateur photovoltaïque doit faire l’objet de contrôles périodiques, en particulier au niveau de ses systèmes de fixation et de l’étanchéité associée.
Un programme de maintenance typique prévoit une inspection visuelle tous les 1 à 3 ans, complétée si nécessaire par une visite sur toiture. Les techniciens vérifient l’état des rails, des crochets, des vis et des joints d’étanchéité, à la recherche de signes de corrosion, de desserrage ou de déplacement. Les zones les plus exposées au vent, comme les rives et les angles, font l’objet d’une attention particulière, car ce sont elles qui subissent les efforts les plus importants.
En parallèle, la surveillance de la production via un système de monitoring permet de détecter d’éventuelles anomalies (baisse de rendement, arrêts intempestifs) pouvant révéler des problèmes mécaniques ou électriques. Une infiltration d’eau non détectée peut par exemple finir par atteindre les connexions électriques, provoquer des défauts d’isolement et entraîner des mises en sécurité répétées de l’onduleur. En intervenant rapidement, on évite des réparations lourdes et coûteuses.
Vous vous demandez peut-être si cette maintenance représente une contrainte importante au quotidien ? Dans les faits, une installation de panneaux solaires bien conçue sur fermette demande peu d’interventions : quelques contrôles visuels depuis le sol, le suivi des courbes de production, et ponctuellement une visite d’un professionnel. C’est un peu comme vérifier de temps en temps l’état de sa toiture ou de sa chaudière, pour continuer à en profiter sereinement pendant des décennies.
